تصفح الكمية:55 الكاتب:محرر الموقع نشر الوقت: 2026-04-27 المنشأ:محرر الموقع
تركيب سقالات Kwikstage هي عملية تجميع المعايير، والدفاتر، والعوارض، والأقواس، والألواح، والرافعات الأساسية، وملحقات السلامة في هيكل وصول مؤقت مستقر. يستخدم النظام اتصالات إسفينية، لذلك يجب وضع كل مكون وقفله وتدعيمه وفحصه بالتسلسل الصحيح. يشرح هذا الدليل عملية التركيب العامة لسقالات Kwikstage، ولكن يجب أن يتبع التجميع النهائي دائمًا رسومات المشروع واللوائح المحلية وظروف الموقع والتفتيش من قبل الشخص المختص.
● يجب أن يتم تركيب سقالات Kwikstage على قاعدة ثابتة ومستوية وقابلة للفحص.
● تتضمن خطوات التشييد الرئيسية إعداد القاعدة، والمعايير، والدفاتر، والعوارض، والأقواس، والمنصات، وحواجز الحماية، والفحص النهائي.
● يجب استخدام المعايير المتوافقة والدفاتر والعوارض والأقواس والألواح والرافعات الأساسية والملحقات معًا.
● يجب فحص الدعامات، ودعم المنصة، وحواجز الحماية، وألواح الأصابع، ونقاط الوصول قبل الاستخدام.
● تتطلب هياكل سقالات Kwikstage المعقدة رسومات المشروع والامتثال المحلي والمراجعة الهندسية.

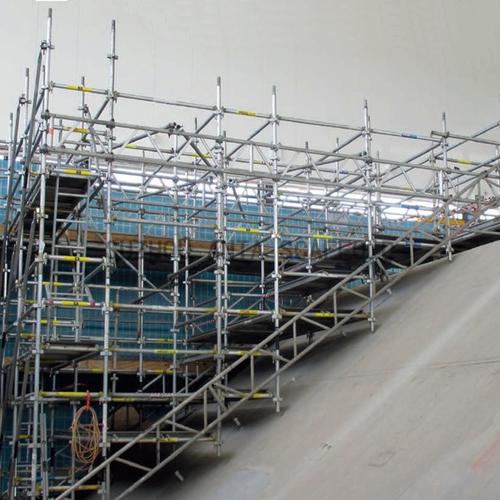

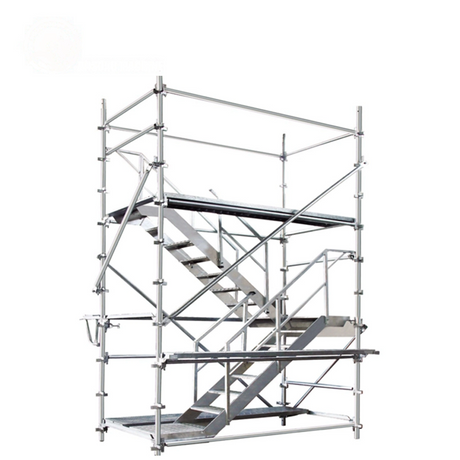

Kwikstage Scaffolding عبارة عن نظام سقالة معياري مصنوع من معايير رأسية، ودفاتر أفقية، وعوارض، وأقواس، وألواح، ورافعات أساسية، وملحقات. لقد تم تصميمها من أجل التجميع والتفكيك السريع، مما يجعلها مناسبة لتخطيطات السقالات المتكررة. يُستخدم النظام بشكل شائع للوصول إلى أعمال البناء، وأعمال الواجهة، ودعم القوالب المؤقتة، والتدعيم، والصيانة، والمشاريع الصناعية.
الأعضاء الرأسية الرئيسية هي المعايير، في حين تشكل الدفاتر والعوارض طول وعرض حجرة السقالة. توفر الأقواس الاستقرار الجانبي، وتقوم الألواح بإنشاء منصة العمل. تتضمن معايير سقالات Kwikstage المدرجة على موقع الويب أطوال 500 مم، و1000 مم، و1500 مم، و2000 مم، و2500 مم، و3000 مم، بينما تشمل أطوال العارضة 530 مم، و560 مم، و760 مم، و1000 مم، و1270 مم، و2438 مم، و3048 مم.
نظام القفل الإسفيني هو السمة الرئيسية لسقالات Kwikstage. تتلاءم العوارض مع مكابس V السفلية وفقًا للمعايير وتستخدم لحمل الألواح الفولاذية. تسمح طريقة الاتصال هذه بتجميع إطار السقالة بنقاط اتصال متسقة بدلاً من العديد من القارنات السائبة.
قبل تركيب سقالات Kwikstage، يجب تنظيف منطقة العمل وقياسها والتحقق من ثبات الأرض. يمكن أن تؤثر التربة الناعمة والمنحدرات والثقوب وحركة المرور القريبة والمخاطر العامة وظروف الصرف على تخطيط السقالة. يجب وضع لوحات القاعدة أو الرافعات الأساسية القابلة للتعديل على دعم مناسب لتقليل مشاكل التسوية والمحاذاة.
يجب فحص جميع مكونات Kwikstage Scaffolding قبل الاستخدام. يجب أن تكون المعايير والدفاتر والعوارض والأقواس والألواح ورافعات القاعدة والملحقات خالية من الشقوق أو التآكل الشديد أو الانحناء أو اللحامات المكسورة أو الأوتاد التالفة أو نقاط الاتصال المشوهة. لا ينبغي خلط المكونات من أنظمة مختلفة إلا إذا تم فحص التصميم من قبل شخص مؤهل.
البند التفتيش | ما يجب التحقق منه | الغرض الرئيسي |
حالة الأرض | مستوى، ثابت، سطح واضح | تقليل التسوية والميل |
المعايير | أنابيب مستقيمة ونقاط اتصال نظيفة | الحفاظ على المحاذاة العمودية |
دفاتر الأستاذ والعوارض | نهايات إسفين آمنة ولا تشوه | دعم هندسة السقالة |
الأقواس | الطول الصحيح والموصلات القابلة للاستخدام | السيطرة على الحركة الجانبية |
المجالس | لا يوجد ضرر كبير أو خطر الانزلاق | إنشاء منصات مستقرة |
الرافعات الأساسية | التعديل والدعم المناسبين | قم بتسوية قاعدة السقالة |
الدرابزين وألواح إصبع القدم | أجزاء كاملة ومتوافقة | تحسين حماية الحافة |
ابدأ بوضع علامات على طول السقالة وعرضها ومواضع الخليج ونقاط الوصول وفقًا لتخطيط المشروع. يجب أن يتبع خط السقالة واجهة المبنى أو منطقة العمل مع ترك مسافة كافية للعمال والمواد. الإعداد الدقيق يحافظ على محاذاة إطار Kwikstage Scaffolding من الخليج الأول.
ضع لوحات القاعدة أو مقابس القاعدة القابلة للتعديل في المواضع القياسية المخطط لها. يجب أن تكون القاعدة مستوية وقادرة على تحمل حمولة السقالة. إذا كانت الأرض غير مستوية، يمكن للرافعات الأساسية تصحيح اختلافات الارتفاع، ولكن يجب تجنب التعديل المفرط ما لم يسمح التصميم بذلك.
تثبيت المعايير الرأسية الأولى على نقاط الأساس المعدة. يجب أن تظل المعايير راسخة لأن المصعد الأول يتحكم في محاذاة هيكل Kwikstage Scaffolding بالكامل. تسمح الأحجام القياسية المدرجة على موقع الويب من 500 مم إلى 3000 مم بتخطيط الارتفاع باستخدام المقاطع الرأسية المعيارية.
بعد وضع المعايير، قم بتوصيل الدفاتر بطول السقالة والعوارض عبر العرض. يجب تثبيت وصلة الإسفين وإغلاقها بشكل صحيح عند كل مفصل. تدعم العوارض الألواح وعرض المنصة، لذلك يمكن أن تؤدي العوارض المفقودة أو السائبة إلى إضعاف سطح العمل.
يجب تركيب الأقواس القطرية مبكرًا لتثبيت الخليج الأول. تمنع الأقواس إطار Kwikstage Scaffolding من التأرجح تحت الحركة أو الرياح أو التحميل غير المتساوي. تشمل أحجام الدعامات القطرية المدرجة على موقع الويب 760 × 1500 مم، و760 × 2000 مم، و1830 × 2000 مم، و1830 × 2500 مم، و2440 × 2500 مم.
بمجرد استقرار الإطار والدعامات، ضع ألواح السقالة أو منصات العمل على العوارض المدعومة. يجب أن تكون الألواح مسطحة وألا تهتز أو تنزلق أو تتدلى بما يتجاوز الترتيب المعتمد. يمكن استخدام الأقواس الجانبية عندما يكون الوصول إلى الواجهة أقرب، مع خيارات الأقواس الجانبية المدرجة للوحة واحدة، ولوحتين، و3 لوحات.
يجب تركيب حواجز الحماية وألواح الأصابع والسلالم وطرق الوصول قبل استخدام المنصة. تعمل أجزاء الأمان هذه على تقليل مخاطر السقوط ومخاطر سقوط المواد أثناء العمل. لا ينبغي التعامل مع سقالات Kwikstage على أنها كاملة حتى يتم وضع حماية الحافة ومكونات الوصول.
بعد فحص المصعد الأول، يمكن إقامة المصعد التالي بتكرار نفس التسلسل. يتم توسيع المعايير، ويتم إصلاح الدفاتر والعوارض، ويتم تثبيت الأقواس، ويتم وضع المنصات على النحو المطلوب. يجب فحص كل مصعد قبل مواصلة العمل للأعلى.
يجب على الشخص المختص فحص هيكل Kwikstage Scaffolding بالكامل قبل استخدامه. يجب أن يشمل الفحص دعم القاعدة، والمحاذاة الرأسية، والأوتاد المقفلة، والدعامات، والألواح، وحواجز الحماية، وألواح أصابع القدم، ونقاط الوصول، والأضرار المرئية للمكونات. إذا تم تغيير السقالة، أو تعرضها لظروف جوية قاسية، أو تحميلها بشكل مختلف عن الخطة الأصلية، فيجب فحصها مرة أخرى.
خطوة | العمل الرئيسي | نقطة التحكم الرئيسية |
1 | تحديد منطقة السقالة | تأكيد التخطيط والوصول |
2 | تثبيت لوحات القاعدة أو الرافعات | حافظ على القاعدة ثابتة ومستوية |
3 | معايير الموقف | الحفاظ على المحاذاة العمودية |
4 | ربط دفاتر الأستاذ والعوارض | قفل المفاصل إسفين بشكل آمن |
5 | تثبيت الأقواس | تثبيت الإطار |
6 | مكان المجالس | دعم المنصات بشكل صحيح |
7 | إضافة الدرابزين وألواح اصبع القدم | حماية كاملة للحافة |
8 | تمديد المصاعد العلوية | كرر التسلسل بأمان |
9 | فحص قبل الاستخدام | تأكيد الهيكل جاهز |
وينبغي اتباع تسلسل الانتصاب من القاعدة إلى الأعلى. لا ينبغي بناء سقالات Kwikstage بشكل عشوائي لأن دعم النظام الأساسي والتدعيم وحماية الحواف يعتمد على الترتيب الصحيح. يجب أن يكون كل خليج مستقرًا قبل إضافة القسم التالي.
تعتمد Kwikstage Scaffolding على مكونات متوافقة. تشمل المواد المدرجة على موقع الويب الفولاذ Q235 وQ355، مع معالجات أسطح مجلفنة بالغمس الساخن ومغطاة بالمسحوق لمختلف عناصر Kwikstage. تشير العديد من المنتجات المدرجة أيضًا إلى معايير AS1576 أو AS/NZS 1576 أو EN74 أو BS1139، اعتمادًا على العنصر.
العديد من مشاكل الانتصاب تبدأ من القاعدة. إذا تم وضع رافعات القاعدة على أرض ضعيفة أو غير مستوية، فقد تستقر السقالة أو تميل أو يصبح من الصعب محاذاتها. تعد القاعدة المستقرة أمرًا ضروريًا لأن كل عمليات النقل القياسية يتم تحميلها للأسفل عبر إطار السقالة.
قد تبدو السقالة ذات المعايير والدفاتر والألواح قابلة للاستخدام، ولكنها ليست مكتملة بدون الدعامات الصحيحة وحماية الحواف. يمكن أن تؤدي الأقواس المفقودة إلى تقليل الاستقرار الجانبي، خاصة في الهياكل العالية أو الواجهات الطويلة. يمكن أن يؤدي فقدان حواجز الحماية أو ألواح أصابع القدم أو طرق الوصول الآمنة إلى خلق مخاطر خطيرة في الموقع.
يجب تجميع سقالات Kwikstage كنظام متوافق. يمكن أن يؤثر خلط الأجزاء من أنظمة السقالات المختلفة على ملاءمة الإسفين، وقوة الاتصال، وتباعد الفتحات، ودعم المنصة. يجب التأكد من توافق المكونات قبل التركيب، خاصة بالنسبة للمشتريات بالجملة أو قطع الغيار.
يجب أن تتبع عملية التشييد رسومات المشروع وإجراءات الموقع ولوائح السقالات المحلية. الخطوات العامة مفيدة، لكنها لا تحل محل التصميم الخاص بالمشروع. يجب التأكد من الارتفاع، وتباعد الربط، وفئة التحميل، وترتيب المنصة، وتخطيط التدعيم قبل بدء العمل.
لا ينبغي تخزين المواد على السقالة إلا إذا كان الهيكل مصممًا لهذا الحمل. تتطلب سقالات Kwikstage المستخدمة في الدعم أو صب الخرسانة أو الأعمال الثقيلة التحقق من الحمل بشكل منفصل. يجب على العمال تجنب الأحمال المفاجئة، والمنصات المحملة فوق طاقتها، وتخزين المواد غير المدعومة.
يجب أن يستمر التفتيش بعد الانتصاب. يمكن أن يؤدي الطقس أو الاهتزاز أو التأثير أو حركة المواد أو تعديل السقالة إلى تغيير حالة السلامة للهيكل. يجب تصحيح أي مكون تالف، أو إسفين مفكك، أو لوح غير مستقر، أو حاجز حماية مفقود، أو قاعدة منزاحة قبل استخدام السقالة مرة أخرى.
قد تتطلب المباني الشاهقة والواجهات غير المنتظمة والجسور والمصانع والهياكل الصناعية تخطيطًا تفصيليًا للسقالات. في هذه الحالات، يجب اختيار سقالات Kwikstage وتركيبها وفقًا للرسومات وظروف الموقع والمراجعة الهندسية. إن الإرشادات البسيطة خطوة بخطوة ليست كافية للأعمال المؤقتة المعقدة.
عند استخدام سقالات Kwikstage لدعم القوالب أو صب الخرسانة، قد يحمل الهيكل أحمالًا تتجاوز استخدام الوصول العادي. يتطلب نقل الأحمال ودعم القاعدة والتدعيم والروابط وتصميم المنصة فحصًا دقيقًا. يجب على المهندس المؤهل أو مصمم السقالة المختص مراجعة هذه التطبيقات قبل التركيب.
بالنسبة للطلبات الكبيرة، يجب أن تتطابق قائمة المكونات مع خطة التشييد. يجب إدراج المعايير والدفاتر والعوارض والأقواس والأقواس الجانبية والألواح والرافعات الأساسية والملحقات بشكل منفصل حسب الحجم والمواد والتشطيب والمعيار. وهذا يقلل من الأجزاء المفقودة أثناء التركيب ويحسن التعبئة والفحص والتوزيع في الموقع.
يبدأ تركيب سقالات Kwikstage بفحص الموقع، وإعداد القاعدة، وتحديد المواقع القياسية، وتوصيل دفتر الأستاذ والعارضة، والتدعيم، ووضع المنصة، وتركيب الدرابزين، وتمديد الرفع العلوي، والفحص النهائي. يجب إكمال كل خطوة بالتسلسل لأن النظام يعتمد على المحاذاة الصحيحة والمفاصل الإسفينية المقفلة والمنصات المستقرة ومكونات السلامة الكاملة. تشمل تفاصيل سقالات Kwikstage المدرجة على موقع الويب الفولاذ Q235 وQ355، والتشطيبات المجلفنة بالغمس الساخن والمطلية بالمسحوق، والأطوال القياسية من 500 مم إلى 3000 مم، وأحجام العارضة من 530 مم إلى 3048 مم، وخيارات الأقواس الجانبية للوحات 1 و2 و3.
بالنسبة للمشاريع السكنية والتجارية والبنية التحتية والتدعيم والشدات والمشاريع الصناعية، يجب اختيار مكونات Kwikstage Scaffolding وفقًا للرسومات وظروف الموقع ومتطلبات التوافق. تقوم شركة Nanjing Uni-Tech Metalwork Company Ltd. بتزويد أنظمة ومكونات Kwikstage Scaffolding بمواد وتشطيبات وخيارات قياسية مختلفة. يمكن للمشترين إعداد ارتفاع السقالة، وتخطيط الخليج، وعرض منصة العمل، ومتطلبات معالجة السطح، وقوائم المكونات قبل طلب عرض أسعار Kwikstage Scaffolding.
يتم إنشاء سقالات Kwikstage من خلال إعداد الموقع، وإعداد الألواح الأساسية أو الرافعات الأساسية، ومعايير تحديد المواقع، وربط الدفاتر والعوارض، وتركيب الأقواس، ووضع الألواح، وإضافة حواجز الحماية وألواح الأصابع، وتوسيع المصاعد العلوية، واستكمال الفحص النهائي. يجب أن يتبع التسلسل رسومات المشروع وقواعد السلامة المحلية.
تشمل المكونات الرئيسية المعايير، والدفاتر، والعوارض، والأقواس القطرية، وألواح السقالات، والرافعات الأساسية، والأقواس الجانبية، وحواجز الحماية، وألواح الأصابع، والملحقات. كل مكون له دور محدد في إطار السقالة. يجب استخدام أجزاء سقالة Kwikstage المتوافقة معًا للحفاظ على الاتصال الصحيح ودعم النظام الأساسي.
لا يمكن تركيب سقالات Kwikstage على أرض غير مستوية إلا عندما يتم إعداد القاعدة وتعديلها بشكل صحيح. يمكن استخدام الرافعات الأساسية للتسوية، ولكن يجب أن تظل الأرض ثابتة بما يكفي لتحمل الحمولة. يمكن أن يؤدي التعديل المفرط أو الأرض الضعيفة إلى تقليل ثبات السقالة.
نعم، الأقواس مهمة لاستقرار Kwikstage Scaffolding. فهي تساعد في التحكم في الحركة الجانبية وتقليل التأثير في هياكل السقالات الطويلة أو الطويلة أو المكشوفة. يجب أن يتبع تخطيط التدعيم رسومات المشروع، وارتفاع السقالة، والتعرض للرياح، ومتطلبات السلامة المحلية.
يجب فحص سقالات Kwikstage من قبل شخص مختص قبل الاستخدام. يجب أن يتحقق الفحص من دعم القاعدة، والمحاذاة الرأسية، والأوتاد المقفلة، والدعامات، والألواح، والدرابزين، وألواح الأصابع، ونقاط الوصول، وحالة المكونات. يجب تصحيح أي حالة غير آمنة قبل أن يستخدم العمال السقالة.
