النوع الياباني
UTM
UTM-JBC-027

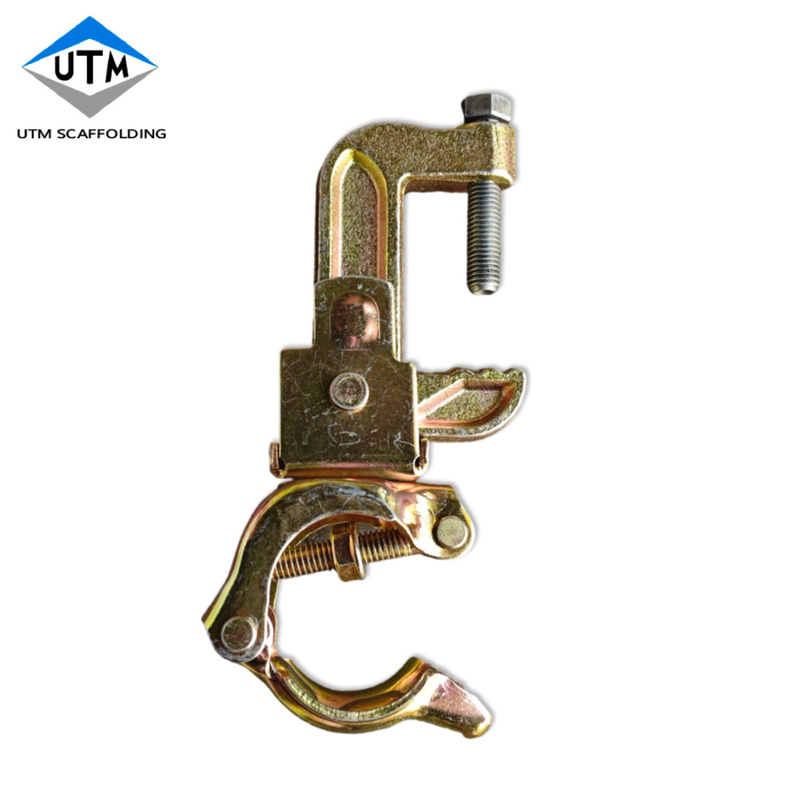

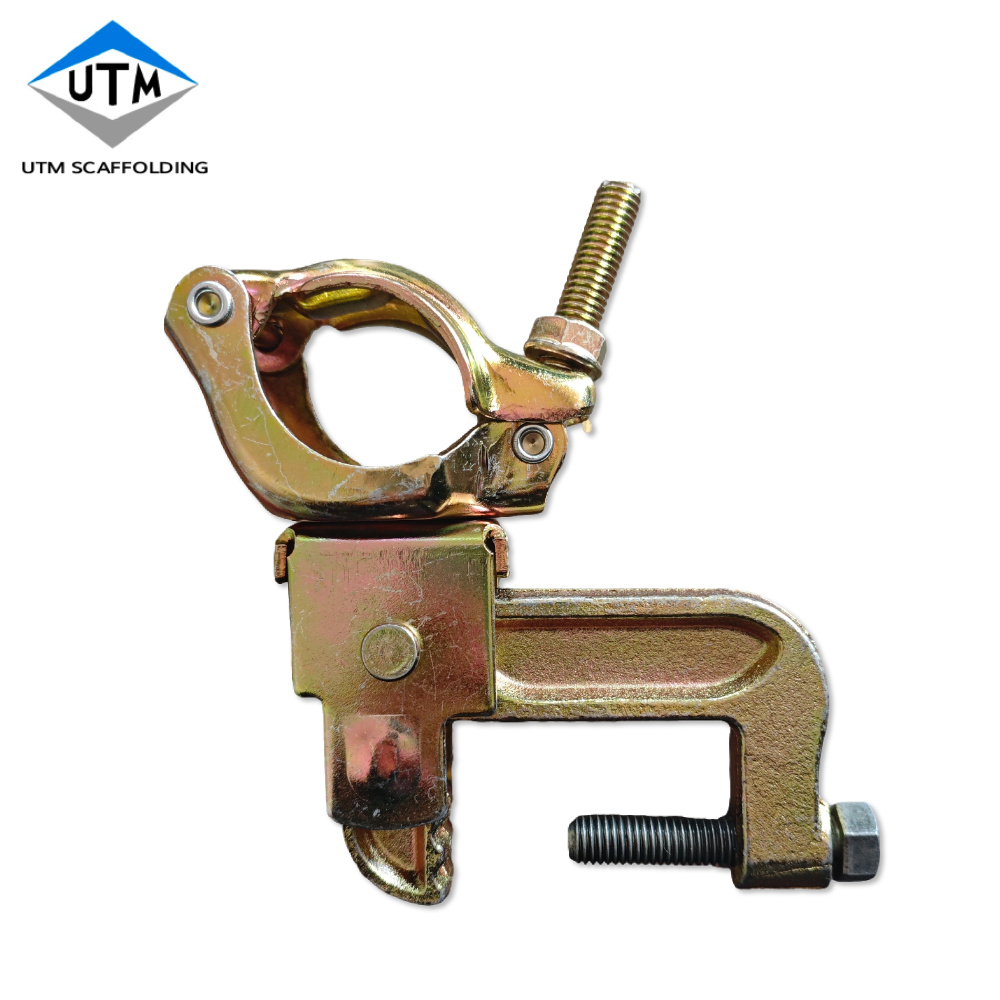

مشبك الشعاع/مقرنة العارضة/مقرنة Gravlock من النوع الياباني
إن المشبك ذو العارضة الدوارة من النوع الياباني للسقالات عبارة عن تركيب توصيل دوار متخصص مصمم لنظام السقالات على الطراز الياباني. يتم استخدامه لربط أنابيب السقالات بمرونة بالعوارض الفولاذية أو العوارض I أو العوارض الهيكلية. ميزتها الأساسية تكمن في المفصل المركزي القابل للدوران 360 درجة، والذي يسمح بتعديل الزاوية بشكل عشوائي بين أنبوب السقالات والعارضة، والتكيف مع بيئات التثبيت المعقدة في المشاريع المعمارية والصناعية اليابانية. وهو عنصر أساسي لضمان استقرار وسلامة هياكل الدعم المؤقتة.
الهيكل الرئيسي : جسم تثبيت مدمج من النوع C (مُحسّن لحواف العارضة الفولاذية القياسية اليابانية)، مع تصميم خفيف الوزن وعالي القوة
المواد : الفولاذ الياباني المطروق S45C أو الفولاذ الكربوني عالي الجودة، يخضع لعملية التبريد والتلطيف لتعزيز المتانة والقدرة على التحمل
معالجة السطح : مجلفن كهربائيًا (متوافق مع معيار JIS G 3313) أو طلاء مسحوق، مما يحقق مقاومة ممتازة للتآكل للاستخدام طويل الأمد في البيئات الرطبة أو الخارجية
آلية دوارة : مفصل دوار مصنوع بآلة دقيقة مع طلاء مضاد للالتصاق، مما يتيح الدوران السلس دون تشويش والحفاظ على الاستقرار بعد قفل الزاوية
المكونات الرئيسية : مسامير ملولبة عالية الدقة (درجة JIS 8.8)، وصواميل قفل مع غسالات مضادة للارتخاء، ووسادات مطاطية غير قابلة للانزلاق (لمنع الخدوش على أسطح العوارض الفولاذية وتعزيز الاحتكاك)
| مواصفات | المعلمة |
|---|---|
| قطر أنبوب السقالات المطبق | 48.6 ملم (المعيار الياباني) / 48.3 ملم (المعيار الدولي، متوافق) |

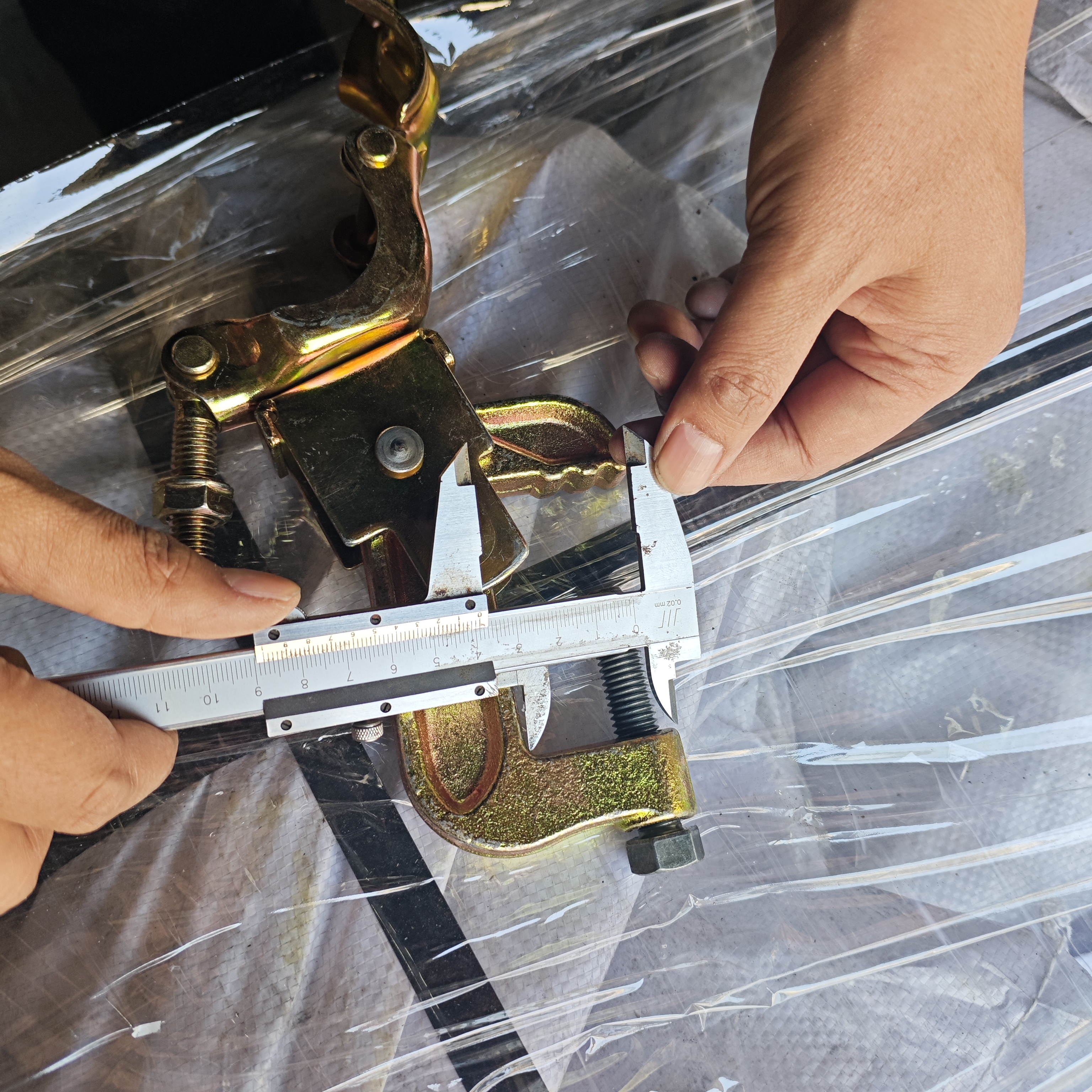

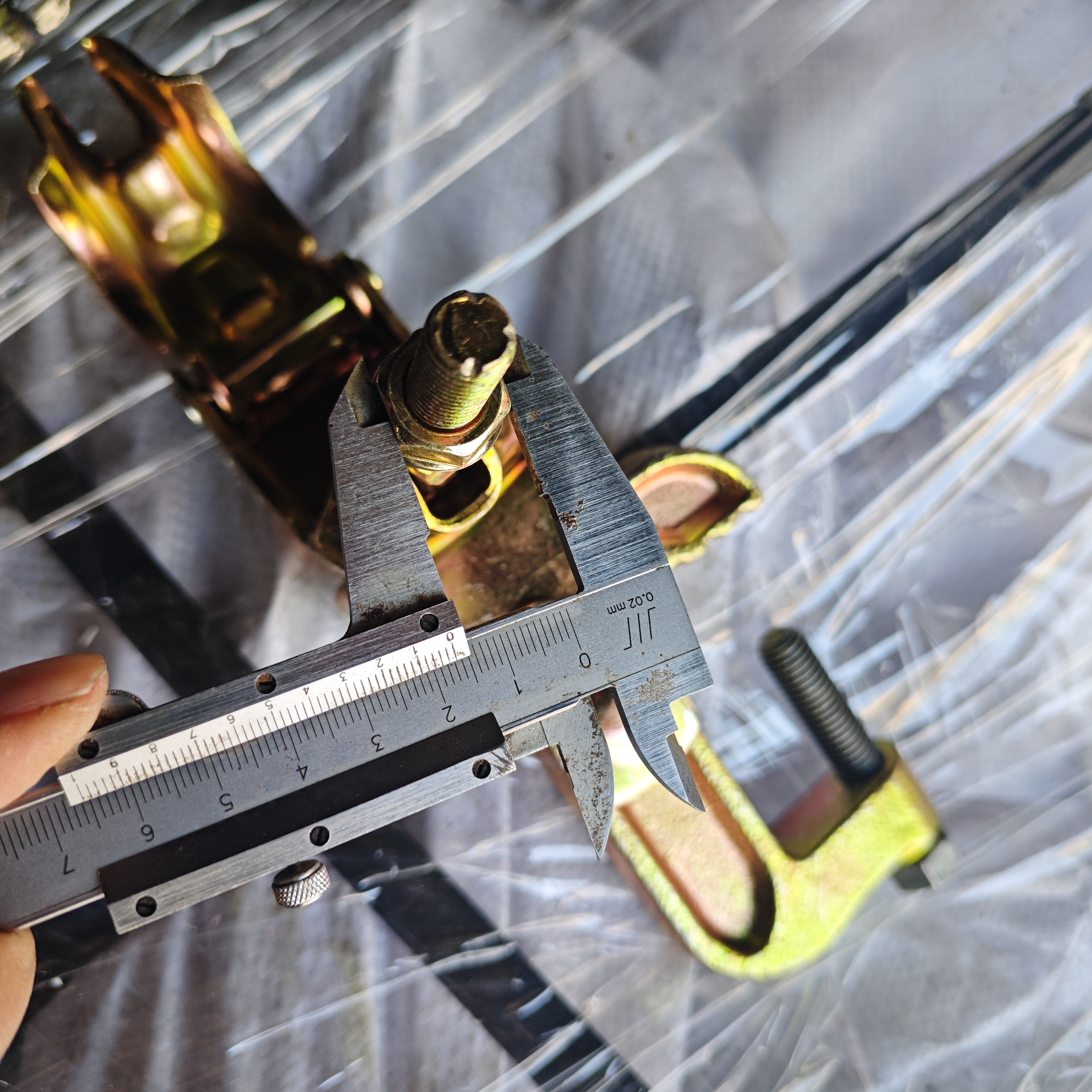

| الحد الأقصى لعرض شفة شعاع الصلب | 50 ملم |
| الحد الأقصى لسمك شفة | 16-65 ملم |
| القدرة على تحمل الحمولة المقدرة | 500-700 كجم لكل زوج (يختلف حسب الموديل) |

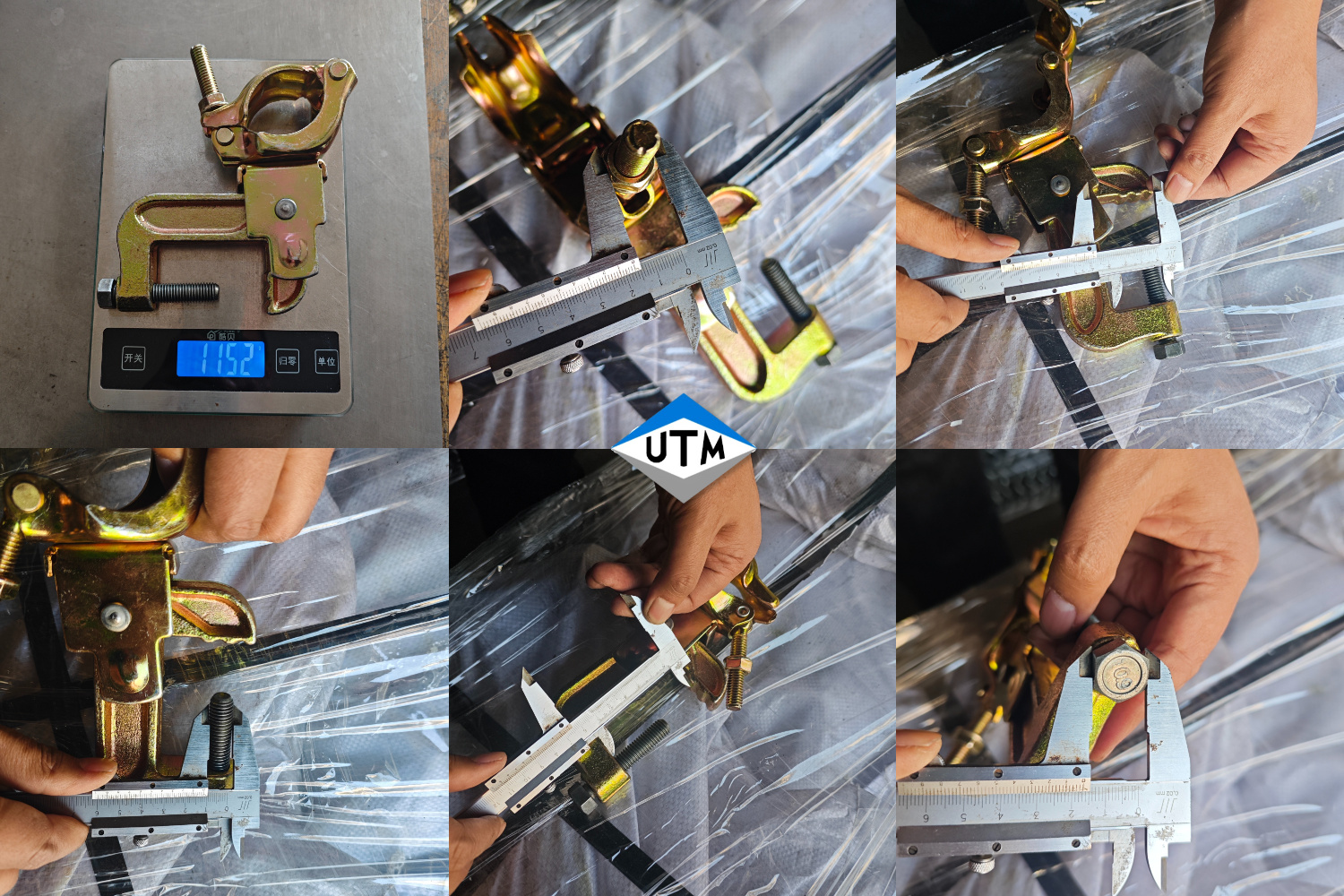

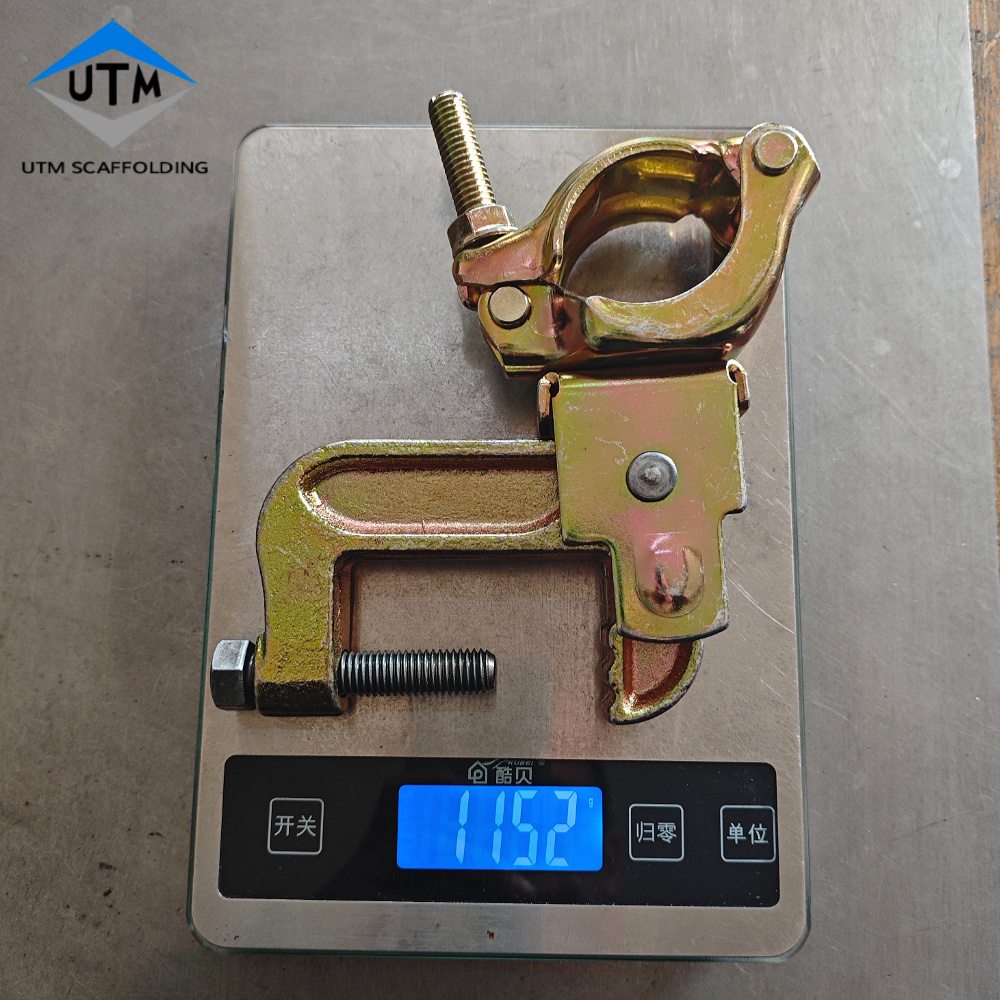

| وزن الوحدة الواحدة | 1.2-1.8 كجم (تصميم خفيف الوزن لسهولة التعامل) |
| المعايير المتوافقة | JIS A 4420 (معيار السقالات الياباني)، BS EN 74، AS 1576.1 |
مرونة دوران فائقة : دوران حر 360 درجة + تعديل الإمالة 180 درجة، يتكيف بشكل مثالي مع سيناريوهات التثبيت غير الزاوية اليمنى (على سبيل المثال، العوارض الفولاذية المنحنية، والهياكل المائلة)
صغير الحجم وخفيف الوزن : التصميم الهيكلي الأمثل يقلل الوزن بنسبة 15-20% مقارنة بنظيراته الأوروبية/الأمريكية، مما يسهل التشغيل على ارتفاعات عالية ويقلل من كثافة اليد العاملة
ملاءمة دقيقة : مصممة وفقًا للعوارض الفولاذية القياسية اليابانية وأنابيب السقالات، مع قوة تثبيت محكمة وعدم وجود ركود أثناء الاستخدام
متين ومقاوم للاهتراء : هيكل فولاذي مُشكل + تصنيع دقيق، مما يضمن عمر خدمة طويل وقابلية إعادة الاستخدام (≥50 دورة بناء)
تصميم قفل الأمان : هيكل مزدوج مضاد للارتخاء (صامولة القفل + غسالة مضادة للانزلاق) يمنع ارتخاء المسمار بسبب الاهتزاز، ويتوافق مع لوائح السلامة اليابانية الصارمة
سهلة التركيب : لا توجد حاجة لأي أدوات خاصة؛ يمكن لعملية شخص واحد إكمال التثبيت وتعديل الزاوية في 30 ثانية
البناء المعماري الياباني :
تجديد الهياكل الخشبية (المنازل اليابانية التقليدية والمعابد)
المباني السكنية الشاهقة (متوافقة مع الهياكل الفولاذية اليابانية)
المرافق التجارية (مراكز التسوق، مباني المكاتب) ذات الهياكل ذات العوارض المعقدة
المشاريع الصناعية في اليابان :
منصات صيانة معدات مصانع السيارات (تويوتا، هوندا).
أحواض بناء السفن (نيسان موتور فيري، ميتسوبيشي للصناعات الثقيلة) تدعم بناء الهيكل
منشآت الطاقة الكهربائية (محطات الطاقة الحرارية، محطات الطاقة النووية) إطارات التشغيل على ارتفاعات عالية
المشاريع الخارجية على الطراز الياباني :
مشاريع البناء الممولة من اليابان (جنوب شرق آسيا وأوروبا وأمريكا الشمالية)
تجديد المباني التجارية والمرافق الصناعية المملوكة لليابانيين
مشاريع البنية التحتية التي تتطلب الامتثال لمعايير السلامة اليابانية
الاستخدام الإلزامي للزوج : قم بتثبيت مشبك واحد بشكل متماثل على كل جانب من شفة العارضة الفولاذية لضمان توزيع القوة بشكل متوازن
خطوات التثبيت :
افتح المشبك من النوع C وقم بتثبيته على شفة العارضة الفولاذية (تأكد من أن الوسادة المضادة للانزلاق على اتصال كامل بسطح الحافة)
أدخل أنبوب السقالات في غلاف أنبوب المشبك، واضبطه على الزاوية المطلوبة، وأغلق المفصل الدوار
قم بربط المزلاج إلى عزم الدوران المحدد (45-55 نيوتن متر) باستخدام مفتاح عزم الدوران
قم بإجراء اختبار سحب للتأكد من عدم وجود ارتخاء قبل الاستخدام
احتياطات السلامة :
لا تستخدم لتحمل الحمولة بما يتجاوز السعة المقدرة
قم بفحص المفصل الدوار والمسامير بشكل منتظم بحثًا عن التآكل؛ استبدله على الفور إذا تم العثور على تشوه أو تلف
تجنب الاستخدام في البيئات شديدة الحرارة (≥200 درجة مئوية) أو البيئات المسببة للتآكل (الحمضية/القلوية)
يجب أن يتم تشغيلها من قبل أفراد مدربين على دراية بمواصفات تركيب السقالات اليابانية
يُعد مشبك الشعاع الدوار للسقالات من النوع الياباني عبارة عن تركيب عالي الأداء ومصمم بدقة مصمم خصيصًا لنظام السقالات الياباني واحتياجات التوافق الدولية. إن تصميمها المدمج، ودورانها المرن، وامتثالها الصارم للسلامة يجعلها الخيار المفضل للبناء المحلي الياباني، والصيانة الصناعية، والمشاريع الخارجية الممولة من اليابان. فهو لا يلبي المتطلبات الصارمة لمعايير السلامة اليابانية فحسب، بل يتكيف أيضًا مع سيناريوهات البناء العالمية، مما يوفر حلول اتصال موثوقة لأنظمة السقالات.
