أبعاد السقالات Ringlock: الأحجام القياسية وتباعد الخليج

يمكن أن يؤدي اختيار أبعاد السقالة الخاطئة إلى نقص المساحة المتاحة للعمال أو خلق تكاليف مادية غير ضرورية. حتى المكونات ذات الحجم القياسي تحتاج إلى تخطيط دقيق قبل التثبيت. تستخدم Ringlock Scaffolding معايير رأسية ودفاتر أفقية ووصلات وردية لإنشاء منصات عمل مرنة. تؤثر أبعادها على ارتفاع العمل، وتباعد الخليج، والاستقرار الهيكلي. ومع ذلك، لا تتطابق أطوال المكونات القياسية دائمًا مع الأبعاد النهائية المجمعة للسقالة. يمكن أن يؤدي التغاضي عن عرض المنصة أو أحمال التصميم إلى تعديلات مكلفة. يساعدك فهم الأحجام الشائعة وتكوينات الخليج على التخطيط لتخطيط أكثر ملاءمة. سنغطي الأبعاد القياسية وخيارات التباعد والقياسات العملية قبل الطلب.

ما هي الأبعاد القياسية للسقالات Ringlock؟

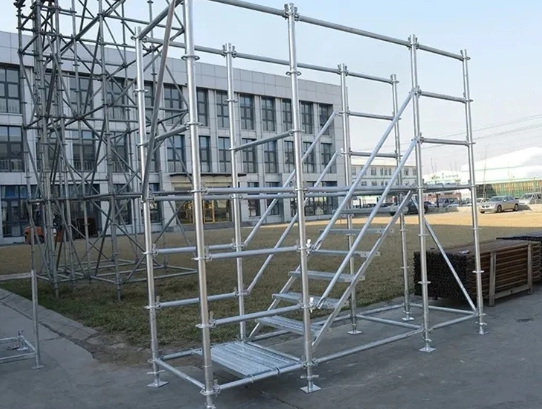

تستخدم أنظمة Ringlock Scaffolding مكونات موحدة لإنشاء ارتفاعات عمل وتخطيطات مختلفة للمنصة. تعتمد أبعادها على المعايير الرأسية، والدفاتر الأفقية، والتباعد بين نقاط الاتصال.

الأطوال الرأسية القياسية والتباعد الوردي

المعايير الرأسية عبارة عن أنابيب فولاذية منتصبة تدعم هيكل السقالة. ويتم توصيلها من خلال الحنفيات أو غيرها من ترتيبات الربط المعتمدة، اعتمادًا على النظام. تتراوح الأطوال القياسية الشائعة من 500 ملم إلى 4000 ملم.

تستخدم معظم الأنظمة التقليدية وريدات متباعدة بمقدار 500 مم وفقًا للمعايير. تسمح هذه الوصلات الدائرية للعمال بإرفاق الدفاتر والأقواس القطرية في المواضع المحددة. يوفر هذا التباعد مستويات اتصال منتظمة، على الرغم من أنه لا يتطلب قياس كل رفع 500 مم.

تستخدم العديد من أنظمة Ringlock أيضًا أنابيب فولاذية يبلغ قطرها الخارجي 48.3 ملم. ومع ذلك، قد يختلف سمك الجدار ودرجة الفولاذ وتصميم التوصيل. تؤثر هذه المواصفات على الأداء الهيكلي ولا ينبغي أبدًا معاملتها على أنها قابلة للتبديل.

في Unitech، نقدم معايير Ringlock Scaffolding الرأسية بعدة أحجام، بما في ذلك خيارات 500 مم و4000 مم. نحن نقدم أيضًا أطوالًا متوسطة لاستيعاب ارتفاعات وتخطيطات المشروع المختلفة.

أطوال دفتر الأستاذ المشترك وعرض المنصة

تربط الدفاتر الأفقية المعايير المجاورة وتحدد أبعاد السقالة. تشمل الأطوال الاسمية الشائعة 0.73 م، و1.09 م، و1.57 م، و2.07 م، و2.57 م، و3.07 م. تعتمد الأحجام الفعلية المتاحة على نظام المنتج المحدد.

تحدد الدفاتر الطولية طول الخليج على طول المبنى. تحدد الدفاتر المستعرضة عرض السقالة بين المعايير الداخلية والخارجية. يؤثر كلا البعدين على مساحة العمل المتوفرة ومتطلبات المكونات.

على سبيل المثال، قد يناسب دفتر الأستاذ الاسمي الذي يبلغ طوله 2.07 مترًا خليجًا متوسط ​​الطول. ومع ذلك، يجب أن يتطابق تباعد الاتصال الفعلي مع رسومات الأبعاد الخاصة بالشركة المصنعة. تعتمد منطقة المنصة القابلة للاستخدام أيضًا على أحجام السطح والمكونات الداعمة.

يلخص الجدول التالي أبعاد المكونات المشتركة المستخدمة أثناء التخطيط الأولي للسقالة.

تمثل هذه القيم تكوينات مشتركة بدلاً من المواصفات العالمية. تأكد دائمًا من الأبعاد الدقيقة قبل دمج المكونات أو إعداد الطلب.

كيف يحدد تباعد الخليج تخطيط السقالة؟

يصف تباعد الخليج المسافة الأفقية بين المعايير الرأسية المجاورة. فهو يؤثر على مساحة العمل، وكميات المكونات، ومدى سهولة ملاءمة السقالات للهيكل. يعتمد أفضل تباعد على أبعاد المبنى والمهام المنجزة. قد تؤدي الفتحات الأطول إلى تقليل عدد المواضع القياسية، بينما توفر الفتحات الأقصر مرونة أكبر في التخطيط.

اختيار طول الخليج وعرضه لمناطق العمل المختلفة

عادة ما يتبع طول الخليج الاتجاه الأفقي للمبنى. يمتد عرض الخليج إلى الخارج ويحدد المساحة المتاحة بين صفوف السقالة. يمكن للخلجان الأقصر، حوالي 1.0-1.5 متر، أن تستوعب المساحات المحدودة والهياكل غير المنتظمة. تعتبر الخلجان المتوسطة التي يبلغ طولها حوالي 2.0 مترًا من خيارات التخطيط الشائعة لمناطق العمل المستقيمة. قد تناسب الخلجان الأطول حوالي 2.5-3.0 مترًا ارتفاعات المباني الممتدة.

ومع ذلك، فإن الخليج الأطول يزيد أيضًا من المسافة بين الدعامات. تعتمد ملاءمتها على التكوين المعتمد للنظام المحدد والتحميل المقصود. يستحق عرض الخليج اهتمامًا متساويًا لأنه يؤثر على حركة العمال ومعالجة المواد. قد تستوعب المنصة الضيقة مهام الفحص البسيطة ولكنها تقيد حركة المعدات. قد توفر المنصات الأوسع مساحة أكبر للعمال ومواد البناء.

قبل اختيار العرض، فكر في ثلاثة أسئلة عملية:

• كم عدد العمال الذين يحتاجون الوصول إلى المنصة؟

• هل ستشغل المواد أو المعدات جزءًا من منطقة العمل؟

• ما مقدار المساحة الفارغة التي يجب أن تبقى للحركة الآمنة؟

تساعد هذه الإجابات في تحديد عرض النظام الأساسي القابل للاستخدام المطلوب. كما أنها تمنع الافتراضات غير الضرورية التي تعتمد فقط على أبعاد دفتر الأستاذ الاسمية.

مطابقة تباعد الخليج لهندسة البناء

غالبًا ما تحدد هندسة البناء ما إذا كانت أطوال الخليج القياسية مناسبة بشكل صحيح. تسمح الواجهات المستقيمة بتكرار الوحدات، بينما تتطلب الزوايا والإسقاطات تخطيطًا إضافيًا. لنفترض أن جدار المبنى يبلغ طوله حوالي 15 مترًا. قد يؤدي تكرار الخلجان المتطابقة إلى ترك مساحة غير مستخدمة بالقرب من نهايات السقالة. يمكن أن يؤدي الجمع بين أطوال دفتر الأستاذ المعتمدة إلى إنشاء ترتيب أكثر ملاءمة.

تؤثر الأعمدة والشرفات والمداخل أيضًا على وضع المعايير. قد تساعد الخلجان الصغيرة في الحفاظ على الخلوص حول هذه الميزات دون إنشاء فجوات محرجة في النظام الأساسي. يجب على العمال قياس المبنى الفعلي قبل اختيار أحجام المكونات. ويجب عليهم أيضًا مراعاة نقاط الوصول والتخليص من سطح العمل. يتبع التصميم المخطط جيدًا المبنى بدلاً من إجبار المبنى على وحدات ثابتة. يقلل هذا الأسلوب من التعديلات غير الضرورية أثناء التثبيت.

كيف يؤثر طول الخليج والتباعد الرأسي على أحمال السقالة؟

تؤثر أبعاد Ringlock Scaffolding على كيفية انتقال الأحمال عبر الهيكل المجمع. يمكن أن تؤثر زيادة طول الخليج أو تغيير ارتفاع الرفع على المكونات الفردية والاستقرار العام. ومع ذلك، لا يمكن للأبعاد وحدها تحديد سعة التحميل المسموح بها للنظام. تظل التكوينات المعتمدة والمتطلبات الهندسية ضرورية.

لماذا تتطلب الخلجان الأطول تقييمًا دقيقًا للحمولة؟

تخلق الخلجان الأطول مسافات أكبر بين المعايير الداعمة. اعتمادًا على الترتيب، قد تواجه الدفاتر ودعامات المنصة زيادة في الانحناء والانحراف.

على سبيل المثال، تؤدي زيادة الخليج من 1.5 متر تقريبًا إلى 3.0 متر إلى تغيير سلوكه الهيكلي. قد يتطلب النطاق الأطول مكونات أقوى أو دعمًا إضافيًا أو ترتيبات مختلفة للنظام الأساسي.

نوع الحمولة مهم بقدر وزنه الإجمالي. العمال الذين يتحركون عبر منصة يخلقون ظروف تحميل مختلفة من مواد البناء المكدسة. يمكن أن تؤدي أحمال المعدات المركزة إلى زيادة الطلب على نقاط دعم محددة.

ثلاثة عوامل تستحق اهتماما خاصا:

1. طول الخليج: يمكن أن تؤدي المسافات الأطول إلى زيادة الانحناء والانحراف في الأعضاء الداعمة.

2. أحمال العمل: تساهم المواد والمعدات والعمال في إجمالي الأحمال المطبقة.

3. سعة المكون: يجب أن يتناسب كل دعم لدفتر الأستاذ والمعيار والمنصة مع الترتيب المعتمد.

قد يؤدي وجود خليج أقصر إلى تقليل بعض المتطلبات الهيكلية، لكنه لا يضمن السلامة تلقائيًا. يجب أن يفي تكوين السقالة الكامل بمتطلبات الحمل المعمول بها.

كيف يؤثر ارتفاع الرفع والتدعيم والروابط على الاستقرار

يصف ارتفاع الرفع المسافة العمودية بين مستويات العمل أو المستويات الهيكلية المتعاقبة. لا ينبغي الخلط بينه وبين التباعد بين الوريدات الفردية. على الرغم من أن الوريدات تظهر عادة كل 500 مم، إلا أن ارتفاعات الرفع المعتمدة قد تستخدم فترات زمنية متعددة. يعتمد اختيارهم على تصميم النظام ومتطلبات العمل والحسابات الهيكلية.

يمكن أن تؤثر المسافات الرأسية الأكبر بين القيود على سلوك معايير السقالة. تساعد الدفاتر والأقواس القطرية الموضوعة بشكل صحيح على تثبيت الهيكل المجمع. تقوم الروابط أيضًا بنقل القوى الجانبية المناسبة إلى المبنى الداعم.

يؤثر التعرض للرياح وارتفاع السقالة وظروف الأساس على الاستقرار. قد يتطلب التخطيط المناسب لمشروع ما إجراء تغييرات في موقع آخر. لا تقم أبدًا بتحديد فترات التعادل أو رفع الارتفاعات باستخدام تباعد الوردة وحده. يجب أن تتبع هذه الأبعاد الرسومات المعتمدة وتعليمات الشركة المصنعة ومتطلبات السلامة المعمول بها.

كيفية حساب تخطيط السقالات Ringlock المطلوب

يبدأ حساب أبعاد السقالة بطول المبنى وارتفاع العمل المطلوب وعرض المنصة. بمجرد إنشاء هذه القياسات، يمكن للمخططين تقدير كميات الخليج والمكونات الرئيسية. مثال بسيط يوضح العملية قبل بدء الهندسة التفصيلية.

حساب كمية الخليج وأبعاد السقالة الشاملة

لنفترض أن المبنى يتطلب سقالات على طول واجهة مستقيمة بطول 12 مترًا. يستخدم التصميم الأولي فتحات اسمية بطول 2.0 متر.

الحساب الأساسي هو:

عدد الخلجان = طول السقالة المطلوب ÷ طول الخليج المحدد

12 م ÷ 2.0 م = 6 فتحات

ينشئ هذا الترتيب ستة فتحات وسبعة مواضع قياسية على طول خط طولي واحد. وبالتالي فإن السقالة التي تستخدم صفين متواصلين سيكون لها أربعة عشر موضعًا قياسيًا. ومع ذلك، يفترض هذا الحساب أن الوحدة المحددة توفر مسافة 2.0 متر بالضبط. يجب التحقق من أبعاد اتصال دفتر الأستاذ الفعلي قبل تأكيد التخطيط.

يوضح المثال التالي كيف تغير أطوال الخليج المفترضة الكمية المقدرة.

توضح هذه الأرقام كيفية تأثير أبعاد الخليج على تخطيط المكونات. ولا يقومون بإنشاء أحمال عمل مناسبة أو تصميم سقالة معتمد.

تقدير المعايير والدفاتر ومواد المنصة

بعد تحديد كميات الخليج، قم بحساب المواضع الرأسية ومستويات العمل المطلوبة. قد يتطلب كل مستوى إضافي المزيد من الدفاتر والأقواس والدرابزين ومكونات المنصة. بالنسبة لمثال الفتحات الستة، يتطلب صفين من السقالات أربعة عشر موضعًا قياسيًا رأسيًا. يعتمد عدد القطع القياسية الفعلية على أطوالها وإجمالي الارتفاع المطلوب.

عادةً ما يحتوي كل تشغيل لدفتر الأستاذ الأفقي المستمر على ستة فتحات طولية لكل مستوى. وبالتالي فإن وجود صفين يتطلب اثني عشر موضعًا طوليًا لدفتر الأستاذ على هذا المستوى. يجب أيضًا تضمين اتصالات عرضية إضافية. تتطلب مواد المنصة حسابات منفصلة بناءً على أبعاد السطح القابلة للاستخدام. على سبيل المثال، يحتاج مسار العمل الذي يبلغ طوله 12 مترًا إلى ما يكفي من الألواح المتوافقة لتغطية الطول والعرض المخطط له. يمكن لمتطلبات دعم سطح السفينة تغيير الكمية النهائية.

تذكر أنه لا يمكن تقدير العديد من المكونات المهمة من عدد الخلجان وحده:

• الأقواس القطرية ومواضعها المعتمدة

• بناء الروابط وترسيخ المكونات

• الرافعات الأساسية والألواح الوحيدة ودعامات الأساس

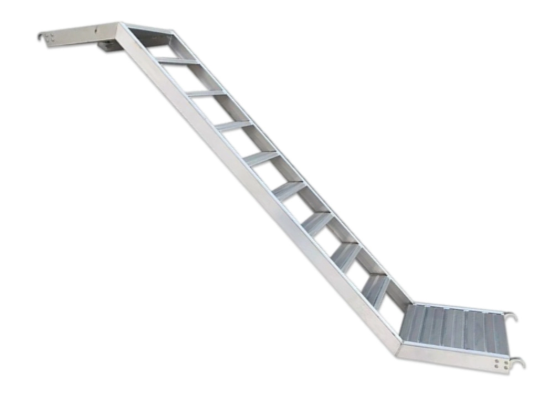

• حواجز الحماية وألواح أصابع القدم ومعدات الوصول

• دعامات إضافية حول الزوايا أو الفتحات

تعتمد هذه المواد على ترتيب السقالة الكامل. يجب أن تتبع فاتورة المواد التفصيلية الرسومات التخطيطية المعتمدة.

ما الذي يجب عليك التحقق منه قبل اختيار أحجام السقالات Ringlock؟

تعمل الأبعاد القياسية على تبسيط تخطيط السقالة، لكن طلب المكونات لا يزال يتطلب التحقق الدقيق. قد تختلف الأجزاء المتشابهة في هندسة التوصيل وتفاوتات التصنيع والأداء المعتمد. يساعد التحقق من هذه التفاصيل مبكرًا على منع مشكلات التوافق وأوامر الاستبدال غير الضرورية.

التحقق من توافق المكونات وتفاوتات الأبعاد

قد تشترك أنظمة Ringlock Scaffolding المختلفة في أطوال دفتر الأستاذ الاسمية المماثلة. ومع ذلك، فإن رؤوسها الإسفينية ووصلاتها الوردية ليست بالضرورة قابلة للتبديل.

حتى الاختلافات الصغيرة في الأبعاد يمكن أن تؤثر على مشاركة المكونات والهندسة المجمعة. قد يبدو دفتر الأستاذ مناسبًا بينما يفشل في تلبية مواصفات الاتصال المطلوبة.

قطر الأنبوب، وسمك الجدار، وتصميم التوصيل، وتفاوتات التصنيع كلها تستحق الاهتمام. يجب على المشترين أيضًا التحقق مما إذا كانت المكونات المحددة تنتمي إلى نفس النظام المعتمد.

بالنسبة للمخزون المختلط، يحتاج التوافق إلى تأكيد من الوثائق الفنية المناسبة. اللياقة البدنية وحدها لا تثبت الملاءمة الهيكلية. في Unitech، يمكننا مساعدة العملاء على مراجعة أحجام مكونات Ringlock Scaffolding المتاحة وفقًا لمتطلبات مشروعهم. نوصي بتأكيد المواصفات وتوافق النظام قبل الانتهاء من الطلب.

التحقق من الأبعاد النهائية قبل الطلب

قبل الطلب، قارن تخطيط السقالة المقترح بقياسات الموقع الفعلية. تأكد من ارتفاع العمل، ومساحة البناء، ومساحة الأساس المتاحة.

تغطي القائمة المرجعية التالية متطلبات الأبعاد الرئيسية:

• الطول الإجمالي: قم بقياس مسار السقالة والخلوصات النهائية المتاحة.

• أبعاد الخليج: تأكد من تباعد الاتصال الطولي والعرضي.

• ارتفاع العمل: تحقق من ارتفاعات المنصة المطلوبة والأطوال القياسية.

• تغطية المنصة: تحقق من أبعاد اللوح الخشبي وعرض العمل القابل للاستخدام.

• أحمال التصميم: قم بتأكيد الأحمال المسموح بها للتكوين المحدد.

• التعديلات الأساسية: حساب امتدادات الرافعة المعتمدة ومستويات الأرض.

• الدعم الهيكلي: التحقق من الدعامات والروابط والقيود المطلوبة.

• التوافق: مطابقة المكونات مع مواصفات النظام المعتمدة.

يجب أن يأخذ الترتيب النهائي أيضًا في الاعتبار المداخل والزوايا والأرضيات غير المستوية. يمكن أن تؤثر هذه التفاصيل على كميات المواد حتى عندما يبدو الحساب الأساسي صحيحًا.

النهج المفيد هو إعداد تخطيط أولي أولاً. ثم تحقق من أبعاد المكونات واحصل على موافقة التصميم المطلوبة قبل الطلب. تساعد هذه العملية على تقليل هدر المواد وتأخير التثبيت. والأهم من ذلك، أنها تحافظ على توافق تخطيط الأبعاد مع ظروف العمل المقصودة للسقالة.

خاتمة

يتطلب اختيار أبعاد Ringlock Scaffolding المناسبة أكثر من مجرد اختيار أطوال المكونات القياسية. يجب أن تعمل المسافة بين الخليج وعرض المنصة والمتطلبات الهيكلية معًا لإنشاء تخطيط عملي. كما تساعد القياسات الدقيقة السقالة على ملاءمة المبنى دون تجاوز حدود الحمولة المعتمدة. ابدأ بقياس مساحة العمل واختيار أحجام الخليج المتوافقة. ثم التحقق من التكوين النهائي مقابل متطلبات المشروع والمواصفات المعتمدة. يقدم Nanjing Uni-tech Metalwork Company Ltd. مكونات Ringlock Scaffolding بأحجام قياسية مختلفة لتخطيطات المشروع المرنة. تساعد حلولنا المعيارية العملاء على تخطيط ترتيبات السقالات الفعالة واختيار المكونات المناسبة لاحتياجات البناء المختلفة.

التعليمات

س: ما هي الأحجام القياسية للسقالات Ringlock؟

ج: تتراوح المعايير الرأسية للسقالات Ringlock عادة من 0.5 إلى 4.0 متر. تختلف أطوال الدفتر الأفقي بين الأنظمة، وتتراوح عادة من 0.73 إلى 3.07 متر.

س: ما هو تباعد الخليج النموذجي لسقالات Ringlock؟

ج: تستخدم سقالات Ringlock عادةً أطوال الخليج حوالي 1.5 أو 2.0 أو 3.0 متر. تعتمد المسافات المناسبة على أبعاد المبنى ومتطلبات المنصة وقدرات التحميل المعتمدة.

س: ما مدى تباعد الورود الموجودة على سقالات Ringlock؟

ج: تحتوي سقالات Ringlock عادةً على وريدات متباعدة بمقدار 500 مم على طول المعايير الرأسية. تسمح نقاط الاتصال هذه بارتفاعات مختلفة للسجل، على الرغم من أن ارتفاعات الرفع الفعلية تعتمد على تكوين السقالة المعتمد.

س: كيف يمكنك حساب عدد فتحات السقالات؟

ج: قم بتقسيم طول السقالة المطلوب على طول الخليج المحدد. على سبيل المثال، يتطلب الجري لمسافة 12 مترًا باستخدام فتحات بطول 2 متر ستة فتحات وسبعة مواضع قياسية لكل صف.

س: هل تؤدي زيادة التباعد بين الخلجان إلى تقليل تكاليف السقالات؟

ج: قد يؤدي تباعد الفتحات الأطول إلى تقليل عدد المعايير والاتصالات المطلوبة. ومع ذلك، يمكن أن تؤثر متطلبات الدعم الإضافية وقيود التحميل على إجمالي تكاليف المواد ونفقات التثبيت.
