أنواع قارنات السقالات: دليل كامل للاستخدامات والسلامة والاختيار

قارنات السقالات هي تجهيزات أساسية في سقالات الأنابيب والمقرنة، وتستخدم لتوصيل الأنابيب بشكل آمن في مشاريع البناء والوصول الصناعي والبنية التحتية. تخدم قارنات السقالات المختلفة أدوارًا هيكلية مختلفة، ويساعد فهم أنواعها وقوتها وتشطيبها وتوافقها ومعاييرها على دعم التجميع الأكثر أمانًا وتنفيذ المشروع بشكل أكثر موثوقية.

الوجبات السريعة الرئيسية

● تعتبر قارنات السقالات ضرورية للتوصيلات الآمنة من الأنبوب إلى الأنبوب ومن الأنبوب إلى الهيكل.

● تم تصميم قارنات السقالات المختلفة لزوايا وأحمال ووظائف سقالة مختلفة.

● تعتبر قارنات السقالات المزدوجة، والدوارة، والكمية، والشعاعية، والمثبتة شائعة في استخدامات البناء.

● يؤثر الالتزام بالمواد والتشطيبات والمعايير بشكل كبير على الأداء.

● تعمل قارنات السقالات المناسبة على تحسين الاستقرار وعمر الخدمة وسلامة الموقع.

ما هي المقرنات السقالات؟

التعريف والوظيفة الأساسية

قارنات السقالات عبارة عن تركيبات ميكانيكية تستخدم لربط أنابيب السقالات بطريقة محكمة وآمنة. في السقالات الأنبوبية، يقومون بتوصيل المعايير، والدفاتر، والعوارض، والأقواس، والأعضاء الهيكلية الأخرى. ولا تقتصر وظيفتها على التثبيت وحده، لأن نوع وجودة قارنة التوصيل تؤثر بشكل مباشر على قوة السقالة، وصلابتها، واستقرارها.

تم تصميم قارنات السقالات المختلفة لظروف اتصال مختلفة. بعضها مخصص للمفاصل الثابتة بزاوية 90 درجة، وبعضها للمفاصل ذات الزوايا القابلة للتعديل، وبعضها لوصلات الأنابيب من طرف إلى طرف. ولهذا السبب، يجب اختيار القارنات وفقًا للدور الهيكلي للمفصل وليس حسب المظهر وحده.

قارنات السقالات هي مكونات حاسمة للسلامة. تؤثر قوة التثبيت وقوة الجسم وجودة الترباس وملاءمتها لأحجام الأنابيب القياسية على السلامة العامة للسقالة.

المواد المشتركة والتشطيبات السطحية

معظم قارنات السقالات مصنوعة من الفولاذ الكربوني ويتم تصنيعها عادةً على شكل تركيبات مضغوطة أو مزورة. يتم استخدام قارنات التوصيل المضغوطة بشكل شائع في التطبيقات القياسية، في حين يتم استخدام قارنات التوصيل المزورة أو المسقطة بشكل عام عندما تتطلب قوة أعلى وعمر خدمة أطول.

الانتهاء من السطح مهم أيضا. تعتبر القارنات المطلية بالزنك شائعة في ظروف الخدمة العادية، في حين أن القارنات المجلفنة بالغمس الساخن تكون أكثر ملاءمة للبيئات الرطبة أو الخارجية أو المسببة للتآكل. تؤثر حماية السطح على مقاومة التآكل واحتياجات الصيانة والمتانة الشاملة.

التوافق الأبعاد لا يقل أهمية. تم تصميم العديد من قارنات السقالات لأنابيب السقالات مقاس 48.3 مم أو 48.6 مم، ويعد الملاءمة الصحيحة ضرورية لأداء التثبيت الآمن.

لماذا يهمون في أنظمة السقالات

تعتبر قارنات السقالات عنصرًا أساسيًا في قدرة السقالات ذات الأنابيب والمقرنة على التكيف. على عكس الأنظمة المعيارية، يمكن تعديل السقالات الأنبوبية لتناسب أشكال المباني غير المنتظمة والمناطق الصناعية المحصورة وهياكل الجسور وتخطيطات الوصول غير القياسية. وتعتمد هذه المرونة على استخدام أنواع قارنات التوصيل المناسبة في المواضع الصحيحة.

ونظرًا لاستخدام قارنات التوصيل بكميات كبيرة في جميع أنحاء هيكل السقالة، فإن الاتساق مهم أيضًا. يمكن أن تؤثر الاختلافات في الأبعاد أو الخيوط أو جودة التثبيت على كفاءة التجميع ونتائج الفحص.

يعد الامتثال للمعايير أحد الاعتبارات الرئيسية الأخرى. تعتبر قارنات التوصيل المصنعة وفقًا لمعايير EN74 أو BS1139 أو معايير BS EN ذات الصلة أسهل عمومًا في التقييم في المشاريع التي تتطلب توافقًا فنيًا موثقًا.

الأنواع الرئيسية لقارنات السقالات

قارنات الزاوية اليمنى

تُستخدم قارنات الزاوية القائمة، والمعروفة أيضًا باسم قارنات التوصيل المزدوجة، لتوصيل أنبوبين بزاوية 90 درجة. يتم استخدامها بشكل شائع لربط دفاتر الأستاذ بالمعايير والعوارض إلى دفاتر الأستاذ. في العديد من هياكل السقالات، فهي النوع الأكثر استخدامًا من قارنات التوصيل.

والغرض منها هو تكوين وصلات صلبة تحافظ على هندسة إطار السقالة. ونظرًا لاستخدامها في العديد من المواضع الهيكلية الأولية، فإن أداء التثبيت الموثوق به يعد أمرًا ضروريًا.

غالبًا ما يتم تقييم قارنات التوصيل ذات الزاوية اليمنى من خلال الوزن ودرجة الفولاذ وطريقة التصنيع ومقاومة التآكل. يتم استخدام الأنواع المزورة بشكل متكرر حيث تكون هناك حاجة إلى متانة أعلى.

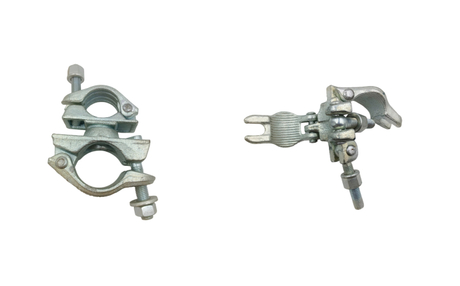

مقرنات دوارة

تقوم قارنات التوصيل الدوارة بتوصيل أنبوبين للسقالة بزوايا متغيرة. يسمح تصميمها الدوار للأنابيب بالالتقاء في المواضع التي لا يكون فيها الاتصال الثابت بزاوية 90 درجة ممكنًا. تُستخدم هذه المقرنات بشكل شائع في التدعيم القطري والتخطيطات غير المنتظمة ونقاط التعزيز.

وتتمثل مهمتها الرئيسية في توفير المرونة في هيكل السقالة. في العديد من البيئات الإنشائية والصناعية، لا تكون محاذاة الأنبوب منتظمة تمامًا، لذا تكون الوصلات ذات الزاوية القابلة للتعديل ضرورية.

تساهم قارنات التوصيل الدوارة أيضًا في الاستقرار الجانبي من خلال دعم ترتيبات التدعيم، والتي تعتبر ذات أهمية خاصة في السقالات الأطول ومناطق العمل المكشوفة.

Putlog ومقرنات الأكمام

تُستخدم قارنات Putlog، المعروفة أيضًا باسم المقرنات المفردة، بشكل عام لربط سجلات putlog أو العارضات بدفاتر الأستاذ في التطبيقات ذات المهام الخفيفة. لا يُقصد منها عادةً أداء نفس الوظيفة الهيكلية مثل قارنات التوصيل ذات الزاوية اليمنى في المفاصل الحاملة الأولية.

يتم استخدام قارنات التوصيل لربط أنبوبي السقالة من طرف إلى طرف. إنها مهمة حيث يجب تمديد طول الأنبوب في المعايير أو الدفاتر أو الأقواس. تؤثر جودة وصلة الأكمام على المحاذاة والاستمرارية ونقل القوة.

يتم استخدام قارنات التوصيل ذات الأكمام والبوتلوج بشكل شائع جنبًا إلى جنب مع قارنات التوصيل المزدوجة والدوارة كجزء من ترتيب تركيب السقالة الكامل.

العارضة، ولوحة الاحتفاظ، ونصف المقرنات

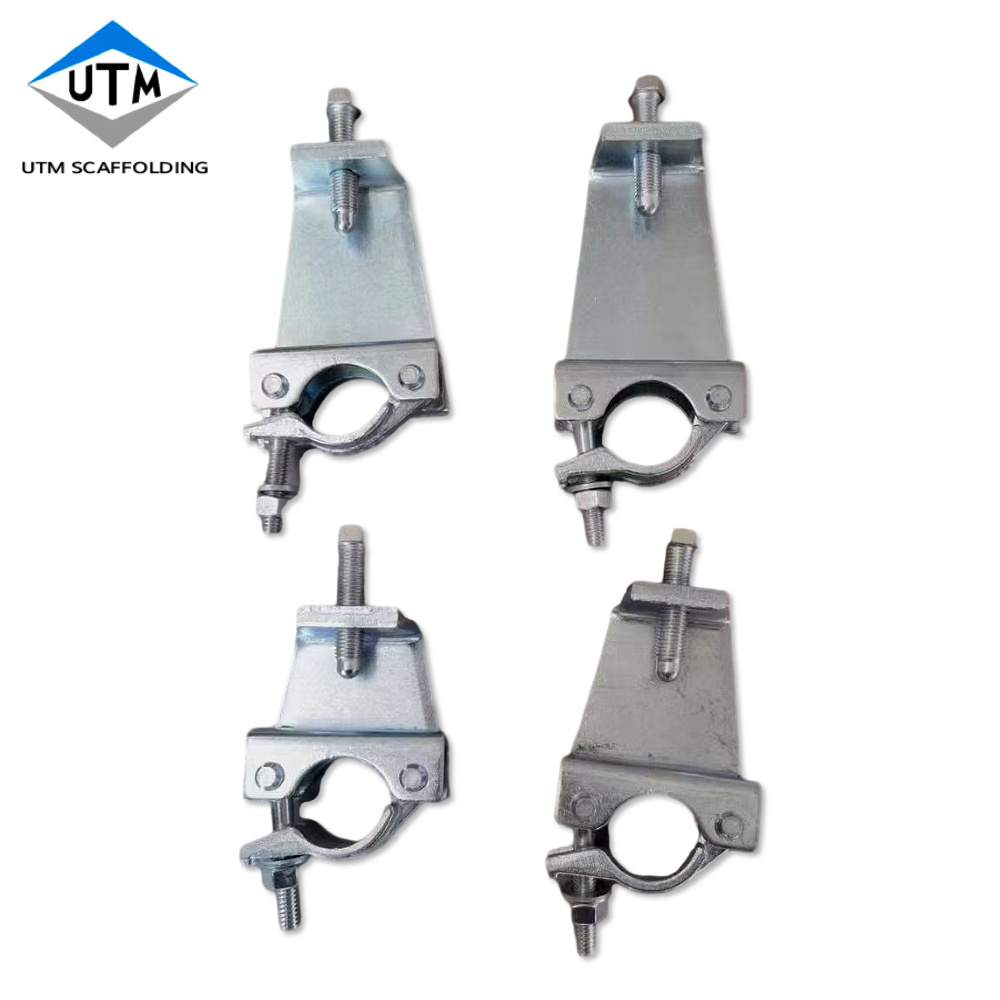

تُستخدم قارنات الشعاع لتوصيل أنابيب السقالة بالعوارض أو العوارض الفولاذية. إنها مفيدة بشكل خاص في المنشآت الصناعية وهياكل الجسور والبيئات ذات الإطارات الفولاذية حيث يكون الارتباط بالأعمال الفولاذية الحالية ضروريًا.

تُستخدم قارنات تثبيت اللوحة لتأمين ألواح السقالة أو عناصر المنصة. على الرغم من أنها لا تؤدي نفس الدور الهيكلي الذي تؤديه تركيبات توصيل الأنابيب الأساسية، إلا أنها مهمة لاستقرار المنصة وسلامتها.

غالبًا ما يتم استخدام قارنات التوصيل النصفية في التصنيع المخصص وأقواس الدعم وتفاصيل السقالات الخاصة بالمشروع. يتم تطبيقها عادةً عند الحاجة إلى اتصال جزئي أو ترتيب تركيب غير قياسي.

مقارنة المقرنات السقالات الرئيسية

المقارنة حسب غرض الاتصال

يكمن الاختلاف الرئيسي بين قارنات السقالات في نوع الاتصال الذي تم تصميم كل واحدة منه. يتم استخدام قارنة التوصيل ذات الزاوية اليمنى للمفاصل العمودية الصلبة، وقارنة التوصيل الدوارة لتدعيم الزاوية المتغيرة، وقارنة التوصيل الأكمام لتمديد الأنبوب. تقوم قارنات العارضة بتوصيل أنابيب السقالة بالفولاذ الإنشائي، بينما يتم استخدام قارنات التوصيل في التوصيلات الثانوية الأخف.

هذا التمييز مهم في كل من التصميم والاستخدام. يمكن أن يؤدي التعامل مع جميع قارنات السقالات على أنها قابلة للتبديل إلى اختيار غير صحيح واتصالات غير آمنة.

المقارنة عن طريق التصنيع والانتهاء

يمكن أيضًا مقارنة قارنات السقالات بطريقة الإنتاج والمعالجة السطحية. عادةً ما يتم استخدام قارنات التوصيل المضغوطة في التطبيقات القياسية، في حين يتم استخدام قارنات التوصيل المزورة بشكل أكثر شيوعًا عندما يتعلق الأمر بقوة أكبر أو إعادة استخدام متكررة أو متطلبات متانة أكثر صرامة.

يؤثر تشطيب السطح على الأداء على المدى الطويل. تُستخدم القارنات المطلية بالزنك على نطاق واسع في الظروف العادية، في حين أن القارنات المجلفنة أكثر ملاءمة للتخزين الخارجي، والتعرض الساحلي، والبيئات عالية الرطوبة.

كيفية اختيار قارنة التوصيل المناسبة للسقالات

مطابقة النوع للدور الهيكلي

الخطوة الأولى في الاختيار هي تحديد وظيفة المفصل. إذا كانت السقالة تتطلب وصلة صلبة بزاوية 90 درجة، فإن قارنات التوصيل ذات الزاوية اليمنى تكون مناسبة بشكل عام. إذا كان الهيكل يتطلب دعامة قطرية أو هندسة غير منتظمة، فعادةً ما تكون القارنات الدوارة هي الاختيار الصحيح.

يجب أن يعتمد الاختيار على الوظيفة الهيكلية. حتى لو ظهرت عدة أنواع من قارنات التوصيل متشابهة، فهي غير مخصصة لنفس الاستخدام.

تقييم الحمل والبيئة ودورة إعادة الاستخدام

يعتبر الطلب على التحميل عامل اختيار مهم. قد تتطلب قارنات التوصيل المستخدمة في المفاصل الهيكلية الأولية أو أقسام السقالات المستخدمة بكثرة إنشاءات أقوى وأداء تثبيت أكثر موثوقية. في مثل هذه الحالات، غالبًا ما يتم تفضيل أدوات التوصيل المزورة.

وينبغي أيضا النظر في التعرض البيئي. يمكن أن يؤدي الطقس الخارجي والهواء الساحلي والرطوبة والملوثات الصناعية إلى تقليل عمر خدمة التركيبات غير المحمية. تُستخدم القارنات المجلفنة بالغمس الساخن بشكل شائع في البيئات القاسية نظرًا لمقاومتها المحسنة للتآكل.

تعد دورة إعادة الاستخدام عاملاً عمليًا آخر. تحتاج قارنات التوصيل التي يتم تركيبها وتفكيكها والتعامل معها وإعادة استخدامها بشكل متكرر إلى خيوط متينة واتساق الأبعاد وتجميعات مسامير يمكن الاعتماد عليها.

التحقق من المعايير وتوافق الأنبوب

يعد الامتثال للمعايير جزءًا مهمًا من الاختيار الفني. تتطلب العديد من المشاريع قارنات توصيل تتوافق مع متطلبات EN74 أو BS1139 أو BS EN ذات الصلة. وهذا يدعم الفحص والتوثيق والاتساق في الاستخدام.

التوافق مع حجم الأنبوب مهم بنفس القدر. يتم تصنيع القارنات لأقطار خارجية محددة، ويمكن أن يؤدي سوء الملاءمة إلى تقليل الإمساك والمحاذاة وأمان الاتصال بشكل عام.

الاستخدامات والتطبيقات

البناء التجاري

في البناء التجاري، يتم استخدام قارنات السقالات في الوصول إلى الواجهة، ودعم البناء، والتشطيب الخارجي، وأنظمة حماية الحواف. تعد قارنات التوصيل ذات الزاوية اليمنى والدوارة شائعة بشكل خاص لأنها تشكل الإطار الرئيسي وترتيبات التثبيت.

تظل سقالات الأنابيب والمقرنة مفيدة عندما تكون هندسة البناء غير منتظمة. غالبًا ما تتطلب الشرفات والنكسات واختراقات الخدمة وخطوط الجدران المتغيرة نقاط اتصال قابلة للتكيف.

العمل الصناعي والبنية التحتية

تشتمل المواقع الصناعية غالبًا على الهياكل الفولاذية والأنابيب والسفن ومناطق الوصول الضيقة ومتطلبات الدعم المخصصة. في هذه الظروف، تكون قارنات السقالات ذات أهمية خاصة لأن المخططات المعيارية القياسية قد لا تناسب البيئة. يتم استخدام قارنات التوصيل الدوارة والشعاعية والنصفية بشكل شائع في مثل هذه الحالات.

كما تفرض أعمال البنية التحتية والجسور متطلبات متنوعة على أنظمة الوصول. تعتبر الهياكل المنحنية، والمستويات غير المستوية، وملحقات العوارض الفولاذية شائعة، مما يجعل أنواع قارنات التوصيل المتخصصة أكثر أهمية.

السلامة والتفتيش والامتثال

سعة التحميل والاستخدام الصحيح

ينبغي دائمًا استخدام قارنات السقالات وفقًا للوظيفة المقصودة منها. يعتمد سلوك الحمل على نوع قارنة التوصيل وحالة الأنبوب وطريقة الشد وموضع المفصل داخل السقالة. حتى قارنة التوصيل المُصنعة جيدًا قد يكون أداؤها سيئًا إذا تم استخدامها بشكل غير صحيح.

تواجه قارنات التوصيل ذات الزاوية اليمنى في الوصلات الأولية متطلبات هيكلية مختلفة من قارنات التوصيل باللوح أو قارنات التوصيل. وينبغي أن يعكس الاختيار والاستخدام هذه الاختلافات.

التفتيش والصيانة والمعايير

يجب فحص قارنات السقالات قبل الاستخدام وأثناء دورات إعادة الاستخدام. تشمل نقاط الفحص الشائعة تشوه الجسم، والمسامير التالفة، والخيوط البالية، والتآكل، وعلامات التشقق أو الانزلاق.

تظل المعايير المعترف بها مهمة في تقييم الجودة. إن قارنات التوصيل المصنعة بما يتماشى مع EN74 أو BS1139 أو المعايير ذات الصلة تكون عمومًا أسهل في التقييم في المراجعات الفنية ومراجعات السلامة.

خاتمة

تعتبر قارنات السقالات مكونات أساسية في سقالات الأنابيب والمقرنات، ويخدم كل نوع غرضًا هيكليًا محددًا. يجب تحديد قارنات الزاوية اليمنى، والدوران، والغطاء، والجلبة، والعارضة، وحامل اللوحة، ونصف القارنات وفقًا لنوع الاتصال، ومتطلبات التحميل، وبيئة الخدمة، والمعايير المعمول بها. يعد الاختيار المناسب والاستخدام الصحيح أمرًا ضروريًا لاستقرار السقالة وسلامتها وأدائها على المدى الطويل. تعتبر شركة Nanjing Uni-Tech Metalwork Company Ltd. مصدرًا عمليًا لمراجعة المنتج والمرجع الفني.

الأسئلة الشائعة

ما هي قارنات السقالات الأكثر شيوعا؟

قارنات السقالات الأكثر شيوعًا هي قارنات الزاوية اليمنى وقارنات التوصيل الدوارة. يتم أيضًا استخدام قارنات التوصيل ذات الأكمام، والبوتلوج، والشعاع على نطاق واسع اعتمادًا على تصميم السقالة.

ما هو الفرق بين قارنات السقالات المزدوجة والدوارة؟

تعمل الوصلات المزدوجة على إنشاء اتصال ثابت بزاوية 90 درجة بين أنبوبين. تسمح القارنات الدوارة بتوصيل الأنابيب بزوايا مختلفة، مما يجعلها مناسبة للتدعيم القطري والتخطيطات غير المنتظمة.

هل قارنات السقالات المزورة أفضل من تلك المضغوطة؟

يتم استخدام قارنات التوصيل المزورة عمومًا عندما تكون هناك حاجة إلى قوة أعلى ودورات إعادة استخدام أطول. لا تزال المقرنات المضغوطة تستخدم على نطاق واسع في التطبيقات القياسية.
