كيفية اختيار قارنات السقالات المناسبة

تعتبر قارنات السقالات من التركيبات الأساسية في سقالات الأنابيب والمقرنة لأنها تربط أنابيب السقالة، وتتحكم في استقرار المفاصل، وتؤثر على القوة الإجمالية والسلامة والقدرة على التكيف للهيكل. يتضمن اختيار قارنات السقالات المناسبة أكثر من مجرد مطابقة التركيب مع الأنبوب، نظرًا لأن كل نوع من قارنات التوصيل مصمم للقيام بدور هيكلي مختلف مثل الوصلات الثابتة بزاوية 90 درجة، أو الدعامات القطرية، أو تمديد الأنبوب، أو ملحق العارضة. يجب أن يأخذ الاختيار المناسب أيضًا في الاعتبار حجم الأنبوب، وظروف الحمل، وطريقة التصنيع، والطلاء الواقي، ودورة إعادة الاستخدام، والامتثال للمعايير، خاصة في البناء التجاري، والوصول الصناعي، وأعمال البنية التحتية حيث تتعرض قارنات السقالات للتعامل المتكرر وبيئات الموقع الصعبة.

الوجبات السريعة الرئيسية

● ينبغي اختيار قارنات السقالات حسب الوظيفة المشتركة، وحجم الأنبوب، وطلب الحمولة، وظروف الموقع.

● تم تصميم قارنات السقالات المختلفة للمفاصل الصلبة، والدعامات، وتمديد الأنبوب، والملحقات الفولاذية.

● يعد توافق الأنابيب القياسية، خاصة 48.3 مم و48.6 مم، أمرًا بالغ الأهمية للتثبيت الآمن.

● تختلف قارنات السقالات المضغوطة والمزورة في المتانة والقوة وأداء إعادة الاستخدام.

● تؤثر التشطيبات المطلية بالزنك والمجلفنة بالغمس الساخن على مقاومة التآكل في البيئات المختلفة.

ما هي المقرنات السقالات؟

التعريف والوظيفة الهيكلية

قارنات السقالات عبارة عن تركيبات ميكانيكية تستخدم لربط أنابيب السقالات بطريقة محكمة وآمنة. في السقالات الأنبوبية، يتم ربط المعايير والدفاتر والعوارض والأقواس، مما يسمح للهيكل بالعمل كإطار مستقر بدلاً من مجموعة من الأنابيب المنفصلة. وظيفتها هيكلية، وليست ميكانيكية فقط، لأن جودة ونوع قارنات السقالات تؤثر على نقل الحمل، وصلابة المفاصل، ومحاذاة السقالة.

تؤدي كل وصلة في السقالة مهمة مختلفة، ويتم تصميم قارنات السقالات وفقًا لذلك. يقوم بعضها بإنشاء مفاصل ثابتة بزاوية 90 درجة، والبعض الآخر يسمح بتدعيم الزوايا المتغيرة، وبعضها يربط الأنابيب من طرف إلى طرف. إن اختيار التركيب المناسب يعني فهم ما يجب على الاتصال القيام به في الترتيب العام للسقالة.

ونظرًا لاستخدام قارنات السقالات بأعداد كبيرة في جميع أنحاء السقالة، فإن الاتساق مهم. يمكن أن تؤثر الاختلافات في الملاءمة أو جودة الترباس أو قوة الجسم على سرعة التجميع ونتائج الفحص وأداء إعادة الاستخدام على المدى الطويل.

لماذا يهمون في السقالات الأنبوبية

يتم استخدام سقالات الأنبوب والمقرنة على نطاق واسع عندما لا تكون التخطيطات المعيارية القياسية عملية. غالبًا ما تتطلب الواجهات غير المنتظمة والهياكل الفولاذية والجسور والمنشآت الصناعية ومناطق العمل المحصورة نقاط اتصال مرنة يمكن تكييفها في الموقع. قارنات السقالات تجعل هذه المرونة ممكنة.

كما أنها تؤثر على موثوقية السقالة مع مرور الوقت. قد تؤدي التركيبات المختارة بشكل سيء إلى إنشاء وصلات ضعيفة أو مشكلات في المحاذاة أو مشاكل في التثبيت أثناء التثبيت والتفكيك المتكرر. في المقابل، توفر قارنات السقالات المختارة جيدًا بشكل عام تجميعًا أكثر استقرارًا وأداء ميداني أكثر قابلية للتنبؤ به.

أهمية سلامتها عالية بشكل خاص في المفاصل الهيكلية الأولية ومواقع التدعيم. إن قارنة التوصيل التي لا تتطابق مع الاستخدام المقصود يمكن أن تقلل من استقرار السقالة حتى لو تم تجميع بقية الهيكل بشكل صحيح.

أحجام الأنابيب النموذجية ومتطلبات الملاءمة

تم تصميم معظم قارنات السقالات للأقطار الخارجية للأنبوب المشترك مثل 48.3 مم أو 48.6 مم. يعتمد الملاءمة الآمنة على توافق الأبعاد الصحيح بين جسم قارنة التوصيل وأنبوب السقالة. إذا كان الملاءمة رديئة، فقد يتأثر الأداء المشدود والقبضة.

لذلك يعد قياس الأنبوب الصحيح جزءًا أساسيًا من الاختيار. لا ينبغي افتراض تطابق الأنابيب القديمة أو المخزون المختلط أو مصادر الإنتاج المختلفة دون التحقق. حتى الاختلافات الصغيرة في الأبعاد يمكن أن تؤثر على كيفية تثبيت قارنات السقالات وتثبيتها في الممارسة العملية.

تؤثر دقة الملاءمة أيضًا على كفاءة التثبيت. عندما تتوافق قارنات السقالات مع الأنبوب بشكل صحيح، يمكن للطاقم إحكام ربطها بشكل أكثر اتساقًا والحفاظ على محاذاة أفضل في جميع أنحاء هيكل السقالة.

ما أهمية اختيار قارنات السقالات المناسبة؟

نقل الأحمال والاستقرار الهيكلي

كل وصلة سقالة لها دور هيكلي محدد، ويتم تصنيع قارنات السقالات المختلفة لظروف القوة المختلفة. لا يعمل مفصل الزاوية اليمنى الذي يحمل دفتر الأستاذ بنفس طريقة التركيب الدوار المستخدم في الدعامات القطرية. يحافظ الاختيار الصحيح على مسار التحميل المقصود والاستقرار الهندسي للسقالة سليمًا.

عند استخدام التركيبات الخاطئة، قد يصبح نقل القوة غير متساوٍ أو غير موثوق به. يمكن أن يؤدي ذلك إلى الحركة، أو تشويه المفاصل، أو ضعف أداء التقويم، خاصة في الهياكل الأطول أو الأكثر تعقيدًا. يجب أن تأتي الملاءمة الهيكلية دائمًا قبل الراحة.

وهذا مهم بشكل خاص في البناء الثقيل وسقالات الوصول الصناعية. في هذه الإعدادات، تتعرض قارنات السقالات للأحمال الحية، والاستخدام المتكرر، والتأثيرات البيئية التي يمكن أن تكشف بسرعة عن أي ضعف في الاختيار.

المتانة وإعادة الاستخدام الأداء

غالبًا ما يتم إعادة استخدام قارنات السقالات في العديد من المشاريع، لذا يجب أن يأخذ الاختيار في الاعتبار المتانة طويلة المدى بالإضافة إلى الاستخدام الأولي. قد تكون التركيبات المضغوطة مناسبة للتطبيقات القياسية، بينما غالبًا ما يتم اختيار قارنات السقالات المطروقة عندما تكون هناك حاجة إلى قوة أكبر ودورات إعادة استخدام أطول.

يؤدي الشد والتفكيك المتكرر إلى الضغط على الجسم والمسمار والخيوط. قد تتآكل التركيبات ذات الجودة المنخفضة بشكل أسرع، أو تتشوه، أو تفقد اتساق الأبعاد بمرور الوقت. عادةً ما يكون أداء قارنات السقالات المتينة أفضل في تدوير المخزون والتعامل مع الموقع.

يؤثر التعرض البيئي أيضًا على عمر الخدمة. غالبًا ما تتطلب المشاريع الخارجية والمناطق الساحلية والمرافق الصناعية حماية أقوى من التآكل للحفاظ على حالتها عبر الاستخدامات المتعددة.

المعايير واعتبارات التفتيش

تحدد العديد من المشاريع قارنات السقالات التي تتوافق مع EN74 أو BS1139 أو المعايير ذات الصلة. تعتبر هذه المراجع مهمة في مراقبة الجودة، وتوثيق المشروع، وفحص السقالات. كما أنها تنشئ أساسًا أكثر اتساقًا للتقييم الفني.

في الموقع، غالبًا ما يعتمد القبول على الحالة المرئية، وملاءمة التركيب، والثقة في جودة التصنيع. إذا بدت قارنات السقالات غير متناسقة أو غير مناسبة لموقعها المشترك، فقد يصبح الفحص أكثر صعوبة. من الأسهل بشكل عام تقييم التركيبات المتوافقة مع المعايير والموافقة عليها.

وهذا يجعل الامتثال للمعايير جزءًا من عملية الاختيار وليس فكرة لاحقة. وهو يدعم كلاً من الاتساق الفني والقبول العملي للموقع.

مواد وتصنيع مقرنة السقالات

المواد الأساسية

معظم قارنات السقالات مصنوعة من الفولاذ الكربوني لأنها توفر مزيجًا عمليًا من القوة والمتانة وسهولة التصنيع. تؤثر المادة الأساسية على مقاومة التشوه، والقدرة على إعادة الاستخدام، وعمر العمل الإجمالي. يعد تناسق المواد مهمًا بشكل خاص في التركيبات التي سيتم استخدامها بشكل متكرر في ظروف الموقع الصعبة.

يمكن أن تؤدي الجودة الرديئة للفولاذ إلى التآكل المبكر أو التشقق أو تشويه الجسم. حتى لو بدت قارنات السقالات مقبولة في البداية، فإن المواد الضعيفة يمكن أن تقلل من الثقة خلال دورات الشد والتفكيك المتكررة. ولهذا السبب تظل جودة المواد عامل شراء رئيسيًا في توريد السقالات بين الشركات.

بالنسبة للمشاريع التي تتضمن إعادة استخدام كثيفة، أو معالجة قاسية، أو التعرض الصناعي، فإن المواد الأقوى والأكثر اتساقًا عادةً ما توفر أداءً أفضل لدورة الحياة. كما أنه يدعم نتائج التفتيش التي يمكن التنبؤ بها بشكل أكبر.

طرق التصنيع

عادة ما يتم إنتاج قارنات السقالات على شكل تركيبات مضغوطة أو تركيبات مطروقة. يتم تشكيل قارنات التوصيل المضغوطة من ألواح فولاذية وتستخدم على نطاق واسع في أعمال السقالات القياسية. يتم إنتاج قارنات السقالات المطروقة ببنية جسم أكثر كثافة، وغالبًا ما يتم اختيارها عندما تكون القوة وأداء إعادة الاستخدام أكثر تطلبًا.

يمكن أن تكون التركيبات المضغوطة مناسبة للتطبيقات العامة عندما يتم تصنيعها واستخدامها بشكل صحيح. وهي شائعة في أعمال البناء الروتينية حيث من المتوقع أن تكون مستويات الواجب القياسية. لا تزال موثوقيتها تعتمد على دقة الأبعاد وجودة الترباس.

غالبًا ما يتم اختيار قارنات السقالات المزورة للاستخدام التجاري أو الصناعي للخدمة الشاقة. إنها عمومًا توفر قوة أفضل للجسم ويمكن أن تظل أكثر استقرارًا خلال دورات التركيب والتفكيك المتكررة.

الطلاءات الواقية

الطلاء الواقي له تأثير كبير على عمر خدمة قارنات السقالات. تُستخدم التشطيبات المطلية بالزنك على نطاق واسع في البيئات العادية ويمكن أن توفر مستوى أساسيًا من مقاومة التآكل. غالبًا ما تكون مناسبة حيث يتم التحكم نسبيًا في التخزين والتعرض للموقع.

تعتبر قارنات السقالات المجلفنة بالغمس الساخن أكثر ملاءمة للظروف الخارجية أو الرطبة أو الساحلية أو الصناعية. توفر الطبقة الواقية الأقوى مقاومة أفضل للصدأ وتدهور السطح. وهذا يمكن أن يحسن طول عمر المخزون ويقلل من ضغط الصيانة.

يجب أن يعكس اختيار الطلاء ظروف العمل الفعلية بدلاً من المظهر وحده. في العديد من تطبيقات السقالات B2B، ترتبط مقاومة التآكل ارتباطًا وثيقًا باقتصاديات إعادة الاستخدام والموثوقية الميدانية.

كيفية قياس واختيار حجم قارنة توصيل السقالة المناسب

قياس قطر الأنبوب بشكل صحيح

تم تصميم معظم قارنات السقالات لأحجام أنابيب السقالات القياسية، لذا يجب فحص القطر الخارجي قبل الاختيار. عادةً ما يتم استخدام الفرجار أو أداة قياس مماثلة للتحقق مما إذا كان الأنبوب يتوافق مع مواصفات قارنة التوصيل. تعتبر هذه الخطوة مهمة بشكل خاص عندما يأتي المخزون من موردين مختلفين أو يتم إعادة استخدامه عدة مرات.

يجب أن يتم القياس على سطح أنبوب نظيف. يمكن أن تؤثر الأوساخ أو تراكم الطلاء أو التشوه المحلي على القراءة وتخلق افتراضات خاطئة حول التوافق. عندما يتعلق الأمر بمخزون الأنابيب القديم، غالبًا ما يكون الفحص الإضافي مبررًا.

القياس الصحيح يدعم التثبيت الآمن والتجميع الأكثر سلاسة. من المرجح أن يتم ربط قارنات السقالات التي تتوافق مع قطر الأنبوب بشكل صحيح باستمرار والحفاظ على الاتصال الآمن.

مطابقة نوع المقرنة مع وظيفة المفصل

اختيار الحجم المناسب وحده لا يكفي. يجب أن تتوافق قارنات السقالات أيضًا مع الغرض الهيكلي للاتصال، نظرًا لأن التركيبات المختلفة مخصصة لظروف مشتركة مختلفة. لا يزال القطر الصحيح مع نوع قارنة التوصيل الخاطئ اختيارًا غير صحيح.

تُستخدم عادةً تركيبات الزاوية اليمنى للمفاصل الصلبة بزاوية 90 درجة، والتركيبات الدوارة للتدعيم، وتركيبات الأكمام لتمديد الأنبوب، وتركيبات الشعاع لتوصيل الأنبوب بالفولاذ. تخدم أنواع الاحتفاظ باللوح واللوح وظائف ثانوية أكثر تحديدًا. يجب أن يوجه دور الاتصال الاختيار دائمًا.

يعد هذا أحد أخطاء الاختيار الأكثر شيوعًا في الموقع. يمكن أن يؤدي التشابه البصري بين قارنات السقالات إلى الاستبدال، ولكن السلوك الهيكلي غير قابل للتبادل.

تحقق من المواصفات وطلب التحميل والمعايير

يجب مراجعة مواصفات الشركة المصنعة قبل الاختيار النهائي. القطر والتشطيب والاستخدام المقصود ونوع التصنيع والمراجع الفنية كلها أمور مهمة عند مقارنة قارنات السقالات. يعد الاختبار العملي مفيدًا أيضًا عندما يتم إعداد كميات كبيرة لاستخدامها في الموقع.

يعد الطلب على التحميل عاملاً رئيسياً آخر. قد تتطلب الوصلات الأولية وأجزاء السقالة المستخدمة بكثافة تركيبات أقوى، خاصة عندما يكون من المتوقع حدوث دورات إعادة استخدام طويلة أو ظروف الموقع الصعبة. في مثل هذه الحالات، قد تكون قارنات السقالات المطروقة أكثر ملاءمة من الإصدارات المضغوطة القياسية.

يجب أيضًا التحقق من معايير مثل EN74 وBS1139 عند الحاجة من خلال وثائق المشروع أو ممارسة الفحص. يجمع الاختيار الصحيح بين الملاءمة والوظيفة والامتثال بدلاً من الاعتماد على عامل واحد فقط.

صيانة وفحص قارنة السقالات

التفتيش قبل الاستخدام

يجب فحص قارنات السقالات قبل الاستخدام للتأكد من عدم وجود تشوه في الجسم، أو تشقق الأجزاء، أو مسامير تالفة، أو خيوط متآكلة، أو تآكل. التركيبة التي تم تشديدها بشكل زائد أو تأثرت بشدة قد لا تعمل بشكل موثوق حتى لو كانت لا تزال تبدو قابلة للاستخدام. يجب أن يركز التفتيش على كل من الحالة والوظيفة.

تعتبر حالة الخيط مهمة بشكل خاص لأنها تؤثر على اتساق المشبك. قد تكون قارنات السقالات ذات الخيوط البالية أو المضبوطة مشدودة بشكل غير متساو أو تفشل في تطوير قبضة آمنة. يجب أيضًا أن تدور التركيبات الدوارة على النحو المنشود دون ارتخاء لا يمكن التحكم فيه.

تعتبر فحوصات ما قبل الاستخدام المنتظمة ضرورية في مخزون السقالات المعاد استخدامها. إنها تقلل من فرصة تركيب التركيبات غير المناسبة في المواضع الهيكلية الحرجة.

التخزين والتآكل وإعادة الاستخدام

ظروف التخزين لها تأثير مباشر على العمر الافتراضي لقارنات السقالات. التخزين الجاف والمنظم يقلل من التعرض للرطوبة ويجعل من السهل فصل التركيبات التالفة عن المخزون النشط. وهذا مهم بشكل خاص عندما يتم التعامل مع قارنات التوصيل بكميات كبيرة عبر مشاريع متعددة.

يمكن أن يبدأ التآكل كمشكلة سطحية ولكنه قد يؤثر في النهاية على الخيوط وحالة الجسم وثقة الفحص. تضع البيئات الخارجية والصناعية ضغطًا أكبر على الطلاءات الواقية، ولهذا السبب غالبًا ما يتم اختيار قارنات السقالات المجلفنة للخدمة الأكثر تطلبًا.

تعتمد الإدارة الفعالة لإعادة الاستخدام على الحفاظ على جودة المخزون المتسقة. في عمليات السقالات بين الشركات، عادةً ما تؤدي حالة قارنة التوصيل التي يتم التحكم فيها بشكل أفضل إلى تجميع أكثر موثوقية ونشر أسهل للمشروع.

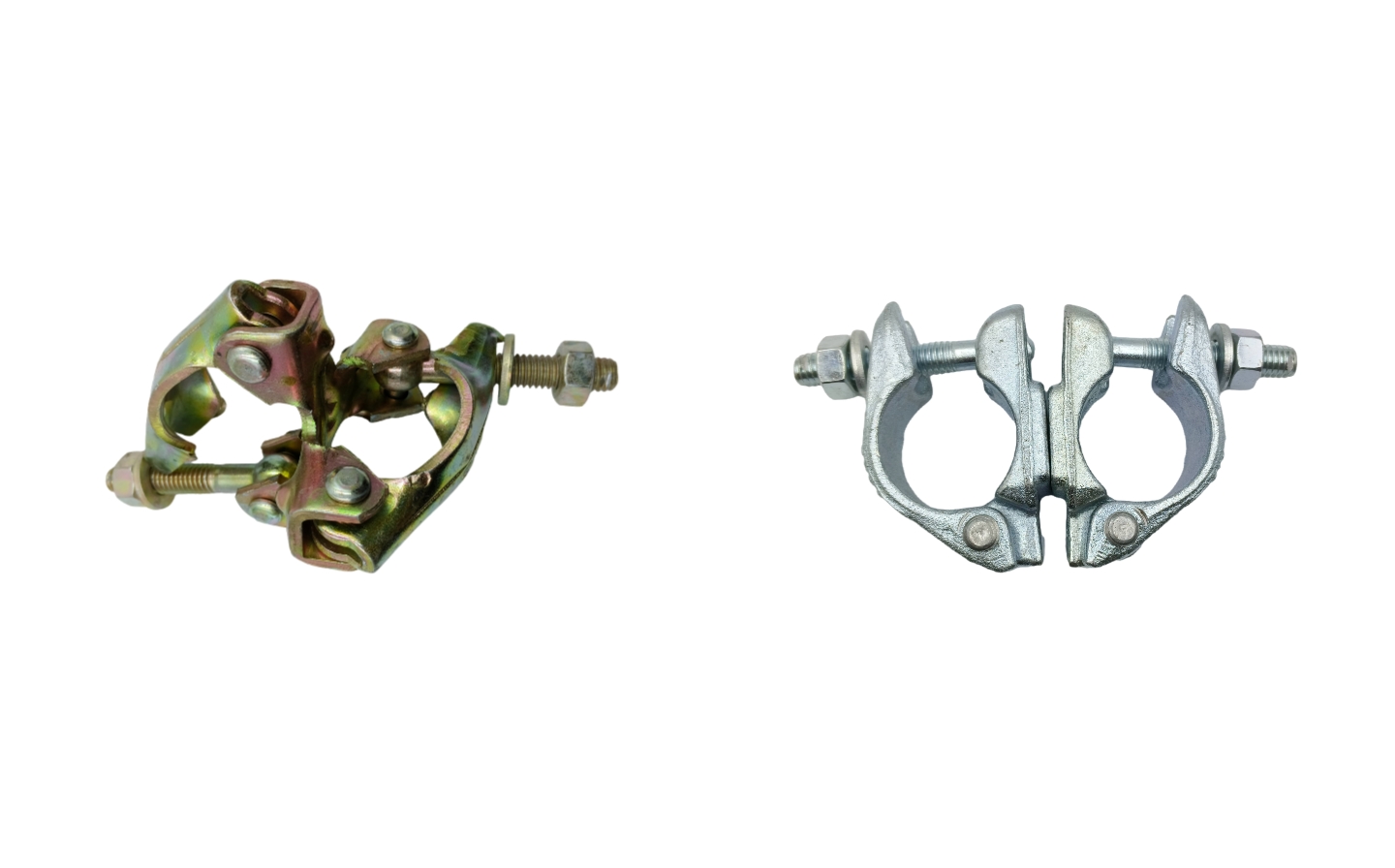

قارنات السقالات المضغوطة والمزورة

خاتمة

إن اختيار قارنات السقالات المناسبة يعني تقييم نوع الاتصال، وحجم الأنبوب، وطلب الحمولة، وجودة المواد، والتشطيب الواقي، والامتثال للمعايير كقرار واحد كامل. تم تصميم قارنات السقالات المختلفة لأغراض هيكلية مختلفة، كما يعمل الاختيار المناسب على تحسين استقرار السقالة واتساق الفحص وأداء إعادة الاستخدام على المدى الطويل. تعتبر شركة Nanjing Uni-Tech Metalwork Company Ltd. مصدرًا عمليًا لمراجعة المنتج والمرجع الفني.

التعليمات

ما هو حجم مقرنة السقالة الأكثر شيوعا؟

يتم تصنيع معظم قارنات السقالات لأنابيب السقالات مقاس 48.3 مم أو 48.6 مم. هذه هي الأقطار الخارجية الأكثر شيوعًا المستخدمة في سقالات الأنابيب والمقرنة. يجب دائمًا تأكيد الحجم الصحيح وفقًا لمواصفات الأنبوب الفعلية.

ما هو الفرق بين قارنات السقالات ذات الزاوية اليمنى والدوارة؟

تعمل قارنات السقالات ذات الزاوية اليمنى على إنشاء وصلة ثابتة بزاوية 90 درجة بين أنبوبين. تسمح قارنات السقالات الدوارة بتوصيل الأنابيب بزوايا مختلفة، مما يجعلها مناسبة للتخطيطات غير المنتظمة. كلاهما شائع، ولكن يتم استخدامهما لأغراض هيكلية مختلفة.

هل قارنات السقالات المزورة أفضل من تلك المضغوطة؟

يُفضل عمومًا قارنات السقالات المزورة عندما تكون هناك حاجة إلى قوة أعلى ودورات إعادة استخدام أطول. لا تزال التركيبات المضغوطة تستخدم على نطاق واسع في تطبيقات السقالات القياسية ويمكن أن تؤدي أداءً جيدًا عند اختيارها بشكل صحيح. ويعتمد الاختيار الأفضل على طلب التحميل والبيئة وعمر الخدمة المتوقع.

هل يمكن استخدام ماركات مختلفة من أنابيب السقالات وقارناتها معًا؟

ولا يمكن استخدامها معًا إلا عند فحص قطر الأنبوب وتناسب الأبعاد والتوافق الفني بشكل صحيح. التشابه البصري لا يكفي لتأكيد الاستخدام الآمن. يجب دائمًا التحقق من المخزون المختلط قبل تثبيت الموقع.
