ما هو المشبك شعاع السقالات؟

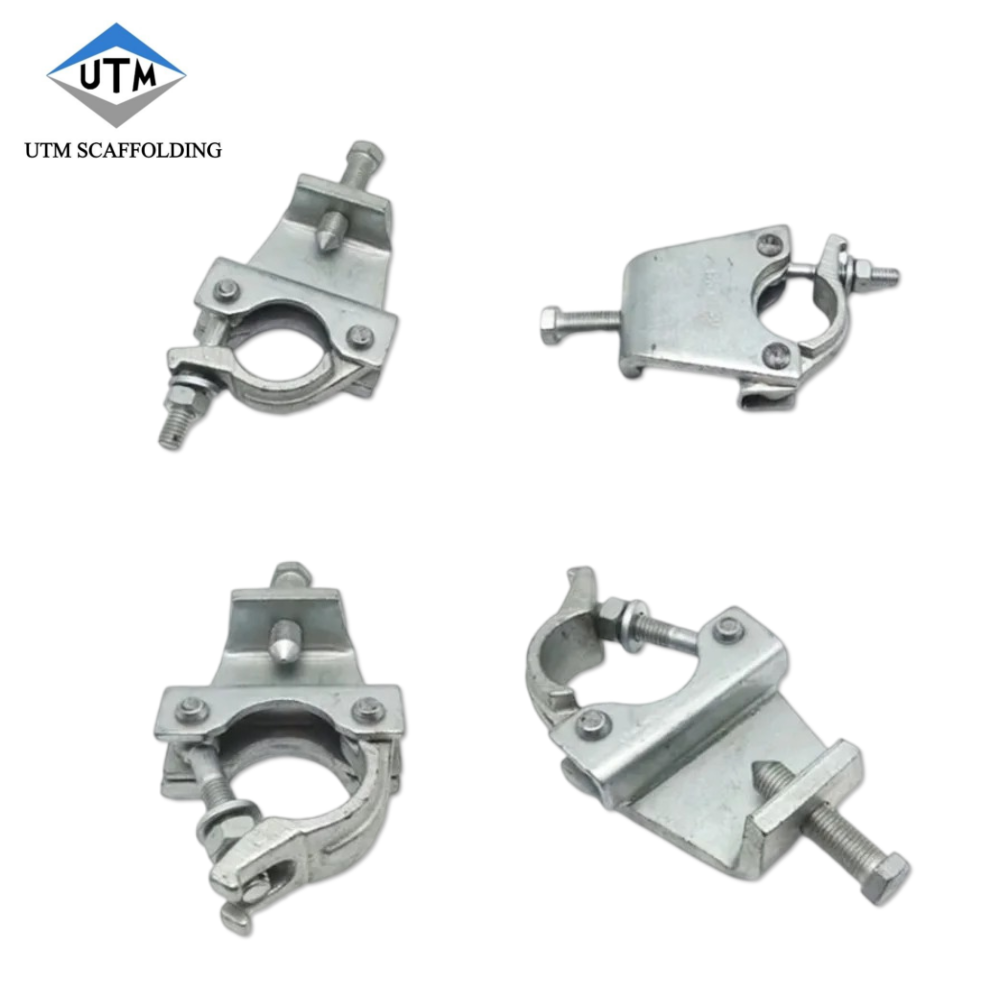

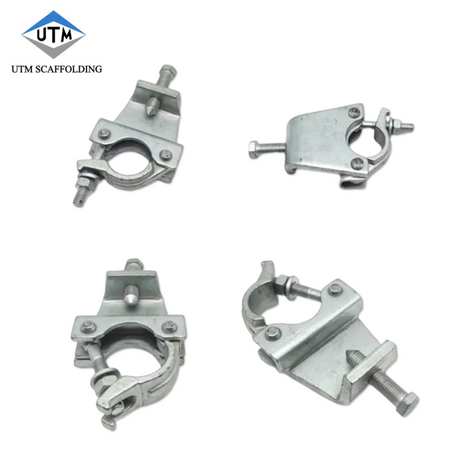

مشبك شعاع السقالات - المعروف أيضًا باسم قارنة التوصيل العارضة، أو قارنة التوصيل Gravlock، أو المشبك C - عبارة عن تركيب هيكلي متخصص مصمم لقفل أنابيب السقالة بشكل آمن (قطر 48.3 مم) إلى عوارض I وعوارض H من الفولاذ أو الألومنيوم. على عكس القارنات المزدوجة القياسية التي تربط الأنبوب بالأنبوب، تم تصميم مشابك الشعاع خصيصًا للإمساك بالفلنجات الفولاذية الهيكلية دون الحاجة إلى الحفر أو اللحام أو التعديل الدائم.

وهذا يجعلها لا غنى عنها في بناء الهياكل الفولاذية، والصيانة الصناعية، وأي مشروع حيث يجب تثبيت السقالات على الأعضاء الهيكلية القائمة بدلاً من تركيبها من الألف إلى الياء.

الكلمات الرئيسية : مشبك العارضة، مشبك Gravlock، مقرنة شعاع السقالة، مشبك العارضة للسقالات، مشبك أنبوب I-beam.

المشابك الثابتة مقابل المشابك الدوارة: ما هو النوع الذي تحتاجه؟

يعد الاختيار بين النماذج الثابتة والدوارة إحدى نقاط القرار الأكثر شيوعًا بالنسبة للمشترين. وإليك كيفية المقارنة:

الوجبات الرئيسية : توفر المشابك الثابتة سعة تحميل أعلى وهي الاختيار الأمثل للتركيبات القياسية بزاوية 90 درجة. توفر المشابك الدوارة المرونة للاتصالات غير المتعامدة ولكن بحمل عمل أقل أمانًا.

المواصفات الفنية التي يجب عليك التحقق منها قبل الشراء

عند تحديد مصادر مشابك عوارض السقالات، هذه هي المعلمات المهمة التي يجب تأكيدها مع المورد الخاص بك:

المواد والبناء

• درجة الفولاذ : Q235 أو S235 هو المعيار الصناعي لمشابك شعاع السقالات. يُفضل البناء المشكل بالسقوط على الفولاذ المضغوط للحصول على قوة شد فائقة ومقاومة للتشقق.

• درجة T-bolt : ابحث عن مسامير M12، درجة 8.8 كحد أدنى.

سعة الحمولة ومقاييس السلامة

• الحد الأقصى لسعة الحمولة : ≥30 كيلو نيوتن (نموذجي للمشابك المعتمدة من AS 1576).

• الانزلاق تحت الحمل : تحافظ المشابك عالية الجودة على انزلاق أقل من 6 مم تحت حمل يبلغ 12.5 كيلو نيوتن.

• حمل العمل الآمن : 30 كيلو نيوتن لكل زوج لتطبيقات التعليق العمودي.

توافق شفة

المعالجة السطحية

• المجلفن الكهربائي : مناسب للاستخدام الخارجي العام.

• المجلفن بالغمس الساخن (HDG) : يوصى به للبيئات البحرية أو الساحلية أو شديدة التآكل. تتجاوز موديلات HDG عادة 5000 ساعة من مقاومة رذاذ الملح.

ما هي المعايير المطبقة على مشابك شعاع السقالات؟

على عكس قارنات السقالات القياسية (التي تخضع للمعيار EN 74-1 للقارنات ذات الزاوية اليمنى والدوارة)، فإن مشابك العوارض لا تتمتع بعد بمعايير بريطانية أو أوروبية مخصصة. وهذه نقطة حاسمة يجب أن تفهمها فرق المشتريات.

بدلاً من ذلك، تقوم معظم الشركات المصنعة باختبار واعتماد مشابك الحزم ضد:

• AS 1576.2 (المعيار الأسترالي) : المعيار الأكثر مرجعًا على نطاق واسع لمشابك العوارض/الحزم. تحدد هذه المواصفة متطلبات مشابك الفلنجة الصلبة والدوارة، بما في ذلك اختبارات الانزلاق على طول الفلنجة.

• EN 74-1 : في حين أن EN 74-1 يغطي في المقام الأول قارنات التوصيل ذات الزاوية اليمنى والدوران والجلبة والمتوازية، فإن بعض الشركات المصنعة تقوم أيضًا باختبار مشابك الحزم وفقًا لمبادئ هذا المعيار لضمان الجودة. تمثل EN 74-1 الفئة B درجة القوة الأعلى، مع مقاومة للانزلاق تبلغ 9.1 كيلو نيوتن لقارنات التوصيل ذات الزاوية اليمنى.

• JIS A 8951 / KSD 3501 : المعايير اليابانية والكورية التي تحدد أقصى سمك للشفة يبلغ 36 مم لمشابك الحزم.

• BS 1139 : معيار بريطاني قديم يتم الاستشهاد به غالبًا بجانب EN 74 لتجهيزات السقالات.
