اختيار مواصفات سقالات cuplock الصحيحة: دليل عملي

تشتهر سقالات Cuplock بسرعتها وقوتها وتنوعها ، مما يجعلها خيارًا أفضل لمشاريع البناء المتنوعة في جميع أنحاء العالم. ومع ذلك ، فإن اختيار المواصفات الصحيحة-في المقام الأول المعايير (قطر الأنبوب وسمك الجدار) وأطوال دفتر الأستاذ-أمر بالغ الأهمية لضمان السلامة والكفاءة وفعالية التكلفة. إليك دليل لاتخاذ الخيار الصحيح:

1. فهم أساسيات cuplock:

• النظام: يتميز أكواب مسبقة بالمعايير الرأسية على فترات ثابتة (عادة 500 مم أو 1000 مم). تتصل دفاتر الأستاذ والعابر في وقت واحد في هذه الأكواب باستخدام شفرات الدوران ، مما يخلق عقدة صلبة.

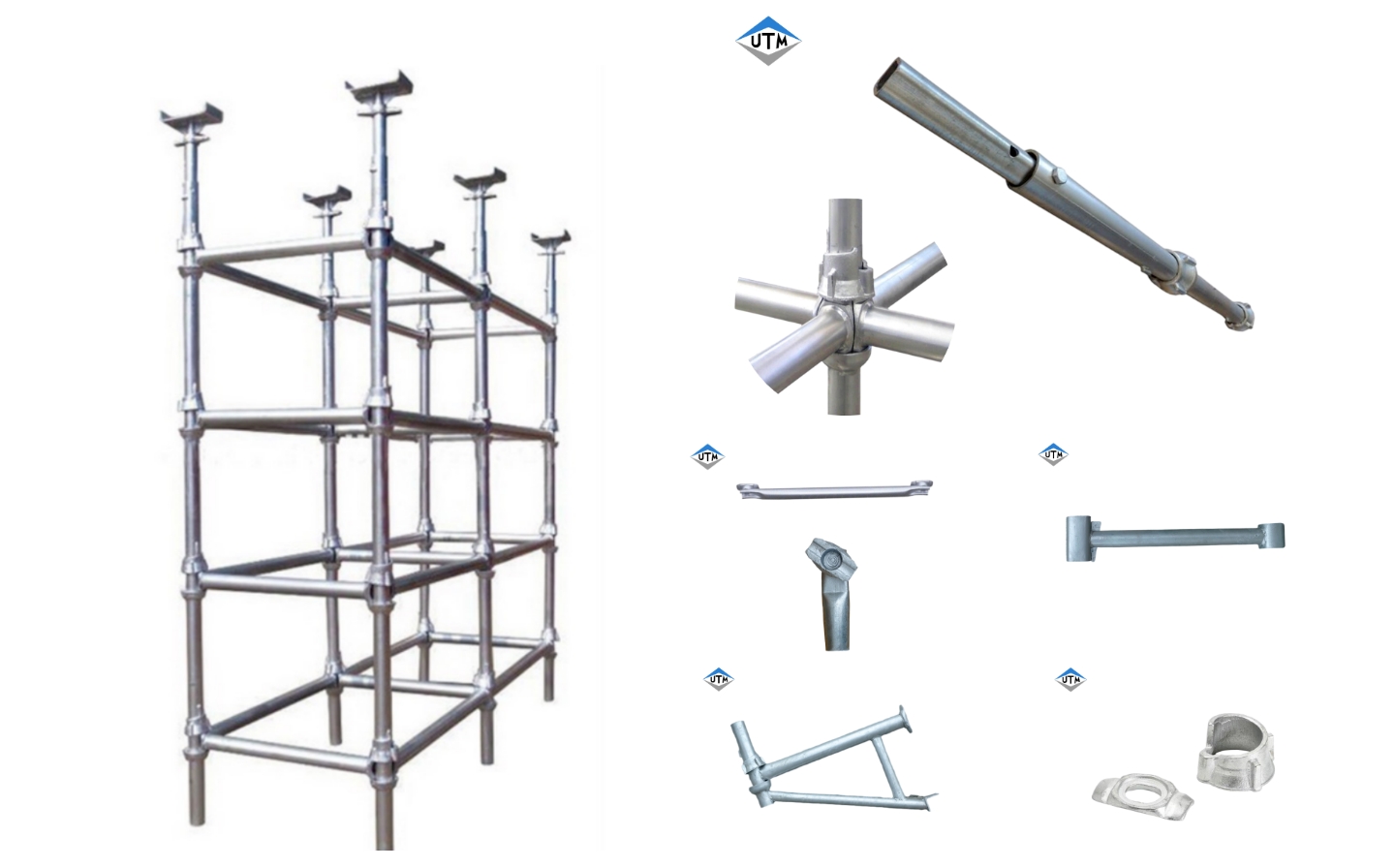

• المكونات الرئيسية: المعايير (العمودية) ، دفتر الأستاذ (الأفقي) ، العابرة (حاملات) ، الرافعات الأساسية ، مقرنات الأكمام ، والأقواس الضرورية.

2. المواصفات الأساسية للنظر في:

• الحجم القياسي (قطر الأنبوب وسمك الجدار):

• 48.3mm OD (القطر الخارجي): هذا هو المعيار العالمي الأكثر شيوعًا . تتراوح سماكة الجدار عادة من 3.2 مم (شائع) إلى 4.0 مم (الخدمة الثقيلة). اختر 4.0 مم للأحمال الأعلى أو الارتفاعات الأكبر أو البيئات الصعبة.

• 60.3mm OD: تستخدم للمشاريع التي تتطلب سعة استثنائية للحمل (على سبيل المثال ، الصياغة الثقيلة ، منصات تخزين المواد) أو هياكل طويلة جدًا . يوفر قوة وتصلب فائقين.

• العامل الحاسم: سعة التحميل. أحمال أثقل (العمال ، المواد ، المعدات) الجدران السميكة أو أقطار أكبر. استشر دائمًا جداول التحميل التي توفرها الشركة المصنعة/المورد المحددة للحجم القياسي وسمك الجدار.

• طول دفتر الأستاذ:

• الوصول إلى الموقع والعقبات: اختر الأطوال التي تتنقل حول الأعمدة أو الآلات أو المساحات الضيقة.

• التصميم الهيكلي: يؤثر عرض الخليج بشكل مباشر على استقرار السقالة وتوزيع الحمل. الحسابات الهندسية ضرورية ، خاصة بالنسبة للخلجان الأكبر.

• الكفاءة: يمكن أن يؤدي التوحيد على أقل أطوال دفتر الأستاذ (على سبيل المثال ، 2.0 متر و 1.5 متر) إلى سرعة الانتصاب ويقلل من التعقيد.

• متطلبات النظام الأساسي: يؤثر طول دفتر الأستاذ على وضع العابرة والتزيين.

• يحدد عرض الخليج (المسافة بين المعايير على طول دفتر الأستاذ).

• الأطوال الشائعة: 1.0m ، 1.5m ، 1.8m ، 2.0m ، 2.5m ، 3.0m.

• عوامل الاختيار:

• طول العابرة: يحدد طول الرفع (المسافة بين دفاتر الأستاذ). تشبه الأطوال الشائعة دفتر الأستاذ (1.0 م ، 1.5 م ، 1.8 م ، 2.0 م ، 2.5 م ، 3.0 م) ، تم اختيارها بناءً على عرض النظام الأساسي المطلوب والتصميم الهيكلي.

3. العوامل الرئيسية التي تؤثر على اختيار المواصفات:

• فئة الاستخدام والتحميل المقصود:

• واجب الضوء (التفتيش/الوصول): 48.3 مم × 3.2 ملم في كثير من الأحيان كافية.

• البناء العام (الواجب المتوسط): 48.3 مم × 3.2 مم أو 4.0 مم قياسي.

• الثقيلة (البناء ، الصياغة ، تخزين المواد): 48.3 مم × 4.0 مم أو 60.3 مم ضرورية. تحقق من فئة التحميل (على سبيل المثال ، BS EN 12811 من الفئة 4 أو 5 أو 6) متطلبات.

• ارتفاع السقالة: سقالات أطول تعاني من أحمال رياح أكبر وتتطلب ثباتًا محسّنًا. عادة ما تكون هناك حاجة إلى أقطار أكبر (60.3 مم) ، والجدران الأكثر سمكا (4.0 مم) ، وعرض الخليج الأصغر ، وزيادة الدعامة.

• ظروف الموقع:

• التعرض للرياح: تتطلب المواقع ذات الرياح العالية مواصفات قوية (أنابيب أقوى ، قسوة أوثق ، الخلجان الأصغر).

• الظروف الأرضية: قد تتطلب الأرض غير المستوية مقبس قاعدة أكثر قابلية للتعديل أو الألواح الوحيدة ، ولكنها لا تغير مباشرة مواصفات الأنبوب ما لم تؤثر على الاستقرار بشكل كبير.

• قيود الوصول: تتطلب المساحات الضيقة غالبًا أطوال دفتر الأستاذ أقصر (1.0 متر ، 1.5 متر) للمناورة.

• اللوائح والمعايير المحلية: تتوافق دائمًا مع رموز السقالات الوطنية والمحلية (على سبيل المثال ، OSHA في الولايات المتحدة ، TG20: 21/BS EN 12811 في المملكة المتحدة/الاتحاد الأوروبي ، AS/NZS 1576 في AUS/NZ). هذه تملي الحد الأدنى من المتطلبات لمواصفات الأنبوب والتصميم وعوامل السلامة.

• المخزون والتكلفة المتاح: فكر في المعدات التي تمتلكها شركة الإيجار أو الفناء الخاص بك. عادة ما يكون توحيد الأحجام الشائعة (48.3 مم ، 2.0 م/1.5 متر) أكثر اقتصادا ومتاحة بسهولة من الأحجام المفصلة. توازن التصميم الأمثل مع توفر عملي.
