ما هي سقالات Cuplock؟ المكونات والاستخدامات والمزايا ودليل التجميع

سقالات كوبلوك هي نظام سقالات معياري مصمم للتجميع السريع، ونقل الأحمال القوي، والاستخدام المتكرر في البناء، والصيانة الصناعية، وأعمال الواجهات، وأبراج السلالم، وخلجان التحميل، والجسور، والمشاريع البحرية، وهياكل الدعم. على عكس السقالات التقليدية ذات الأنبوب والمقرنة، تستخدم سقالات الكوبلوك آلية قفل الكوب والشفرة لربط المعايير الرأسية، والدفاتر الأفقية، والأقواس، والعوارض الخشبية، والألواح الخشبية، والرافعات الأساسية، والمكونات الأخرى في هيكل مؤقت مستقر.

الوجبات السريعة الرئيسية

● سقالات Cuplock عبارة عن نظام سقالات معياري يستخدم وصلات الأكواب وأطراف الشفرات.

● تشمل أجزاء سقالات الأقفال الرئيسية المعايير، والدفاتر، والأقواس، والعوارض، والألواح، والرافعات، والأقواس.

● يتم استخدام سقالات كوبلوك للواجهات، وأبراج السلالم، وخلجان التحميل، والتدعيم، والجسور، والصيانة الصناعية.

● بالمقارنة مع السقالات التقليدية، تتطلب سقالات الكوبلوك عادة عددًا أقل من التركيبات السائبة.

● غالبًا ما تُفضل السقالات المجلفنة ذات الكوبلوك للمشاريع الخارجية والطويلة الأجل.

ما هي سقالات Cuplock؟

التعريف الأساسي للسقالات Cuplock

سقالات Cuplock عبارة عن سقالة نظام مبنية من مكونات فولاذية موحدة. يتكون الهيكل الرئيسي لسقالات الكوبلوك من معايير رأسية، ودفاتر أفقية، وأقواس قطرية، وعوارض وسيطة، وألواح فولاذية، ورافعات أساسية، وملحقات. السمة المميزة لسقالات الكوبلوك هي وصلة الكوب، التي تثبت عدة أعضاء أفقية أو قطرية على معيار رأسي واحد.

في سقالات الكوبلوك، يحتوي كل معيار على كوب سفلي ثابت وكوب علوي متحرك. يتم وضع شفرات دفتر الأستاذ في الكوب السفلي، ويتم تدوير الكوب العلوي أو شدّه لتأمين المفصل. وهذا يجعل تجميع السقالات ذات الكوبلوك أسرع من العديد من أنظمة السقالات التقليدية التي تعتمد بشكل كبير على قارنات التوصيل المنفصلة.

كيف يعمل نظام الكأس والشفرة

تعتبر آلية الكأس والشفرة هي جوهر سقالات الكوبلوك. يتم تشكيل نهايات الدفتر أو الدعامة لتناسب مفصل الكوب وفقًا للمعايير. بمجرد قفل الكوب العلوي، تشكل الأعضاء المتصلة عقدة صلبة تنقل الحمل عبر إطار سقالة الكوبلوك.

تسمح طريقة الاتصال هذه للسقالات ذات الأكواب بالحفاظ على أحجام الخليج العادية والهندسة المستقرة. تحمل المعايير الحمل الرأسي، وتتحكم الدفاتر في التباعد الأفقي، وتقاوم الأقواس التأثير، وتدعم العارضات منصات العمل. عندما يتم تصميم سقالات الكوبلوك وتركيبها بشكل صحيح، فإنها تخلق هيكلًا مؤقتًا قويًا للوصول والدعم ومعالجة المواد.

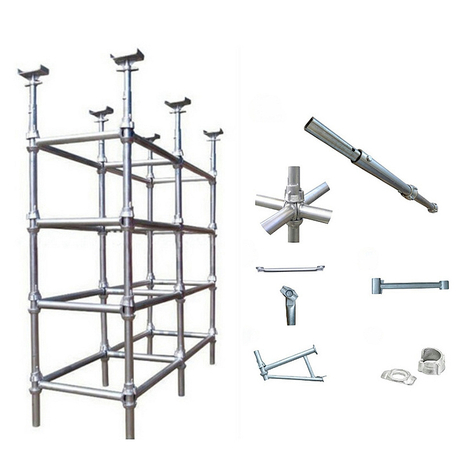

مكونات السقالات Cuplock

المكونات والوظائف الرئيسية

سقالات Cuplock ليست منتجًا واحدًا ولكنها نظام كامل من الأجزاء المتوافقة. كل مكون له دور محدد في هيكل السقالة. الأجزاء المفقودة أو غير المتوافقة يمكن أن تقلل من استقرار وسلامة سقالات الكوبلوك.

المعايير والدفاتر والأقواس

المعايير هي الأعضاء الرأسية للسقالات cuplock. أنها تحمل الحمولة الرئيسية وتحدد ارتفاع السقالة. في سقالات الكوبلوك، يتم وضع مفاصل الكوب على فترات منتظمة على طول المعايير للسماح للدفاتر والأقواس بالاتصال عند مستويات ثابتة.

دفاتر الأستاذ هي مكونات أفقية تستخدم لربط المعايير. إنها تحدد طول خليج السقالات ذات الأكواب ويمكن أن تعمل أيضًا كأعضاء حاجز حماية في بعض التكوينات. تتلاءم نهايات دفاتر الأستاذ مع الأكواب، مما يسمح بتجميع سقالات الأكواب بدون أعداد كبيرة من القارنات السائبة.

الأقواس القطرية توفر الاستقرار الجانبي. إنها تمنع سقالات الأكواب من التأرجح تحت الحمل أو الرياح أو الحركة أو اهتزاز الموقع. تتطلب هياكل السقالات الطويلة وأبراج السلالم وخلجان التحميل تقوية دقيقة للحفاظ على الصلابة الهيكلية.

العوارض والألواح والرافعات والأقواس

تدعم العوارض الوسيطة ألواح السقالات بين دفاتر الأستاذ. إنها مهمة عندما تحتاج منصات العمل إلى قوة إضافية أو عندما يحمل العمال الأدوات والمواد. إن التباعد الصحيح للعارضة يجعل منصات السقالات ذات الأكواب أكثر ثباتًا وأمانًا.

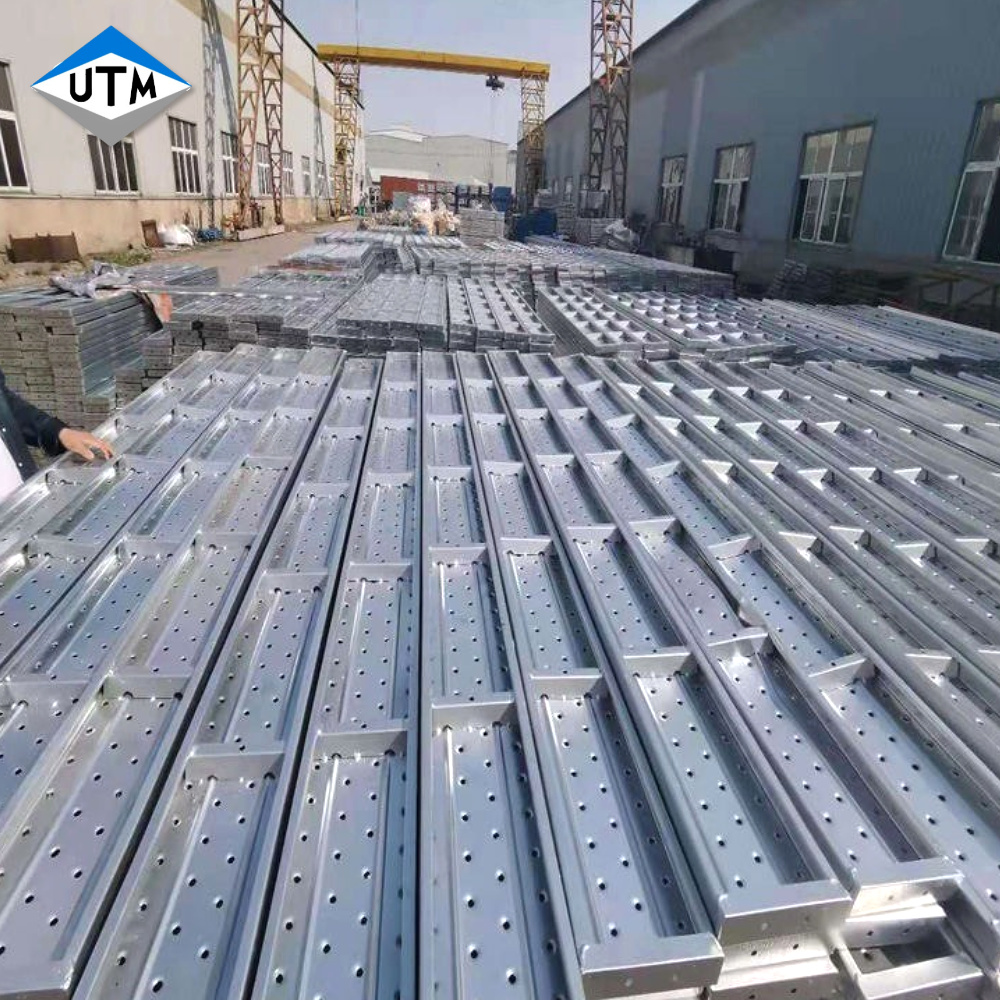

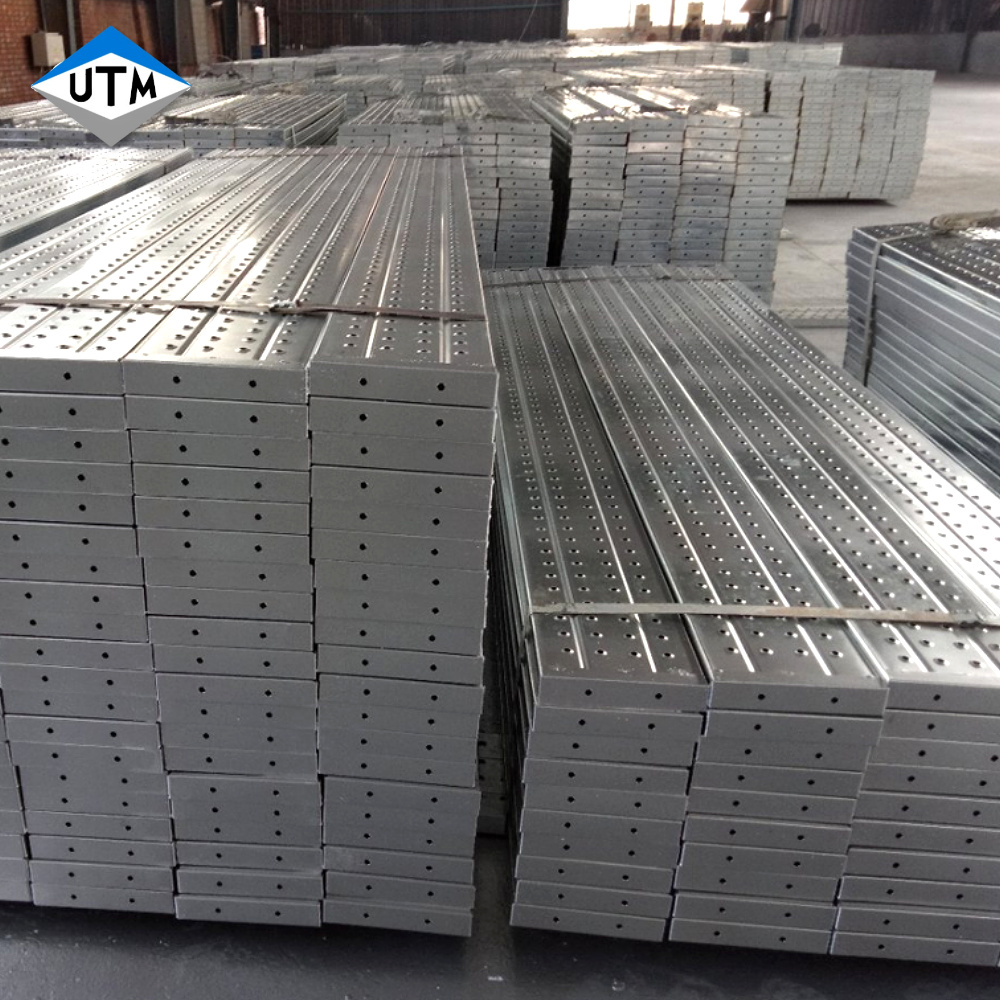

تشكل الألواح الفولاذية سطح المشي لسقالات الكوبلوك. تُستخدم الألواح الفولاذية المجلفنة بشكل شائع لأنها تقاوم التآكل وتتحمل التعامل المتكرر. يجب أن توضع الألواح بشكل آمن على الأعضاء الداعمة ويجب ألا تتحرك أثناء استخدام سقالات الأكواب.

تسمح الرافعات الأساسية بتسوية سقالات الكوبلوك على أرض غير مستوية. تعمل الأقواس الجانبية، والتي تسمى أيضًا الأقواس القفزية، على تمديد المنصة بالقرب من الحائط أو الواجهة. تعمل هذه الملحقات على زيادة القدرة على التكيف لسقالات الكوبلوك دون تغيير إطار السقالة الرئيسي.

المواد والمواصفات

درجة الفولاذ، القطر، والسمك

معظم سقالات الكوبلوك مصنوعة من الفولاذ الهيكلي لأن النظام يجب أن يقاوم الضغط والانحناء وتأثير الموقع والاستخدام المتكرر. تشمل المواد الشائعة Q235 أو درجات فولاذية مماثلة، اعتمادًا على متطلبات المشروع والمعايير الإقليمية. تؤثر جودة الفولاذ بشكل مباشر على القوة والمتانة وعمر الخدمة لسقالات الكوبلوك.

يبلغ قطر الأنبوب الشائع لسقالات الكوبلوك 48.3 ملم. يمكن أن يشمل سمك الأنبوب 3.2 مم أو 4.0 مم، حسب متطلبات الحمولة ونوع المشروع. يمكن للأنابيب السميكة أن تزيد من القوة، ولكن الاختيار المناسب للسقالات ذات الكوبلوك يجب أن يأخذ في الاعتبار الارتفاع، وفئة التحميل، والتباعد، وظروف الموقع.

خيارات المعالجة السطحية

تؤثر المعالجة السطحية على المدة التي يمكن أن تعمل فيها سقالات الكوبلوك في البيئات الخارجية أو الرطبة أو المسببة للتآكل. غالبًا ما يتم اختيار سقالات الكوبلوك المجلفنة بالغمس الساخن للمشاريع الخارجية طويلة المدى. يمكن اختيار السقالات المطلية أو المطلية بالبودرة للبيئات الخاضعة للرقابة، أو المشاريع الحساسة للتكلفة، أو إدارة الألوان.

سقالات كوبلوك مقابل السقالات التقليدية

التجميع وكفاءة العمل

عادة ما تكون سقالات Cuplock أسرع في التجميع من السقالات التقليدية ذات الأنابيب والمقرنة. يقلل مفصل الكوب من الحاجة إلى العديد من المشابك والمسامير والصواميل المنفصلة. في التخطيطات المتكررة، يمكن أن تقلل سقالات الأكوابلوك من وقت التثبيت لأن المعايير ودفاتر الأستاذ تتبع التباعد القياسي بين الحاويات.

لا تزال السقالات التقليدية مفيدة للأشكال غير المنتظمة أو الهياكل غير العادية. توفر سقالات الأنبوب والمقرنة المرونة لأنه يمكن توصيل الأنابيب في العديد من الزوايا والمواضع. ومع ذلك، بالنسبة لسقالات الواجهات الكبيرة وأبراج الوصول والهياكل المتكررة، غالبًا ما توفر سقالات الأكواب تجميعًا أكثر تنظيمًا.

الاتساق الهيكلي والتحكم في الموقع

توفر سقالات Cuplock نقاط اتصال متسقة لأن الأكواب يتم تثبيتها على فترات منتظمة. وهذا يجعل التحكم في هندسة السقالة أسهل أثناء النصب. يمكن لنظام السقالات المثبت بشكل صحيح أن يوفر محاذاة موثوقة وتباعدًا كبيرًا ومسارات تحميل.

تعتمد السقالات التقليدية بشكل كبير على وضع قارنة التوصيل وجودة الشد. إذا لم يتم ربط القارنات بشكل صحيح، فقد يفقد الهيكل الاستقرار. لا تزال سقالات Cuplock تتطلب الفحص، ولكن نظام العقدة الثابتة الخاص بها يمكن أن يجعل إدارة جودة التجميع أسهل.

مزايا سقالات cuplock

التجميع السريع والتصميم المعياري

إحدى المزايا الرئيسية لسقالات cuplock هي التثبيت السريع. يسمح نظام الكأس والشفرة للعمال بتوصيل الدفاتر والأقواس بسرعة. وهذا يجعل سقالات كوبلوك عملية للمشاريع التي تتطلب التركيب والتفكيك والنقل بشكل متكرر.

كما يعمل التصميم المعياري على تبسيط التخطيط. تأتي مكونات سقالات Cuplock بأطوال قياسية، مما يسمح لتخطيطات السقالات باتباع أحجام الفتحات المتوقعة. يمكن للمقاولين استخدام سقالات كوبلوك للأبراج الصغيرة أو الواجهات الطويلة أو هياكل الوصول المعقدة من خلال الجمع بين المكونات المتوافقة.

القوة والاستقرار وإعادة الاستخدام

تحتوي سقالات Cuplock على اتصالات عقدية قوية عند تركيبها بشكل صحيح. يقوم الكوب العلوي بقفل أطراف الشفرة بإحكام على الكوب السفلي، مما يخلق اتصالاً متينًا حول المعيار. يسمح هذا السلوك الهيكلي باستخدام سقالات الكوبلوك للوصول للخدمة الشاقة وتطبيقات الدعم.

النظام مناسب أيضًا للاستخدام المتكرر. يمكن للسقالات المجلفنة أن تتحمل الرطوبة والتآكل والتعامل المتكرر مع الموقع بشكل أفضل من الأجزاء الفولاذية ذات الحماية الضعيفة. مع التخزين والفحص المناسبين، يمكن أن تظل سقالات الكوبلوك مفيدة في العديد من المشاريع.

أين يتم استخدام سقالات Cuplock؟

مشاريع البناء والواجهات والصيانة

يتم استخدام سقالات Cuplock على نطاق واسع في تشييد المباني والوصول إلى الواجهة. يوفر منصات عمل للبناء والتجصيص والطلاء والكسوة والإصلاح الخارجي. نظرًا لأنه يمكن تركيب سقالات الأكواب في الخلجان العادية، فهي مناسبة للارتفاعات الطويلة والوصول إلى مستويات متعددة.

الصيانة الصناعية هي استخدام شائع آخر. غالبًا ما تحتاج المصانع والمستودعات وأحواض بناء السفن والمصافي ومحطات الطاقة إلى وصول مؤقت حول الخزانات والأنابيب والآلات والمعدات المرتفعة. يمكن تكوين سقالات Cuplock في منصات وأبراج وإطارات وصول لمناطق العمل هذه.

أبراج الدرج وخلجان التحميل والجسور والمساندة

غالبًا ما تستخدم سقالات Cuplock لبناء أبراج السلالم لأنها توفر إطارات رأسية مستقرة ونقاط اتصال منتظمة. تحتاج أبراج السلالم إلى هبوط آمن وحواجز حماية ودعم قوي. يمكن لسقالات Cuplock تلبية هذه الاحتياجات عند تصميمها وتجميعها بشكل صحيح.

تتطلب خلجان التحميل وهياكل الدعم هندسة أكثر دقة. قد تدعم سقالات Cuplock المواد المؤقتة أو القوالب الخرسانية أو مناطق العمل الهيكلية. بالنسبة للجسور ومشاريع البنية التحتية، يمكن أن توفر سقالات الكوبلوك إمكانية الوصول والدعم المؤقت، ولكن حساب الأحمال والتفتيش ضروريان.

تجميع السقالات Cuplock وإرشادات السلامة

الإعداد خطوة بخطوة

يجب أن يبدأ تجميع سقالات Cuplock بإعداد الأرض. يجب أن تكون القاعدة ثابتة ومستوية وقادرة على تحمل حمولة السقالة. يجب استخدام ألواح القاعدة أو الرافعات الأساسية القابلة للتعديل لتوزيع الحمل ومحاذاة المستوى الأول من سقالات الكوبلوك.

بعد إعداد القاعدة، يتم وضع المعايير وربطها بالدفاتر. يجب التحقق من المستوى الأول والتربيع والمحاذاة قبل إضافة مستويات إضافية. يجب تركيب الأقواس والعوارض والألواح الخشبية وحواجز الحماية وألواح الأصابع والسلالم مع ارتفاع سقالات الكوبلوك.

أفضل ممارسات السلامة

يجب فحص جميع مكونات سقالات cuplock قبل الاستخدام. يجب على العمال التحقق من الشقوق والانحناء والتآكل والأكواب التالفة والشفرات البالية والأجزاء المفقودة. يجب إزالة مكونات السقالات التالفة من الخدمة على الفور.

التحكم في الحمل لا يقل أهمية. لا ينبغي أن تكون السقالات ذات الأكواب مثقلة بالعمال أو الأدوات أو المواد المخزنة بما يتجاوز التصميم المعتمد. وينبغي أيضًا مراعاة الرياح والاهتزاز والآلات القريبة وظروف الأرض الضعيفة قبل استخدام سقالات الكوبلوك.

هل يجب عليك استئجار أو شراء سقالات Cuplock؟

عندما يكون الإيجار منطقيًا

يمكن أن يكون استئجار سقالات cuplock مناسبًا للمشاريع قصيرة المدى ذات الطلب المحدود على السقالات. إذا كانت مدة المشروع قصيرة وكان استخدام السقالة في المستقبل غير مؤكد، فإن الإيجار يمكن أن يقلل من مسؤولية التخزين والصيانة. قد يكون التأجير عمليًا أيضًا عند الحاجة إلى كمية صغيرة فقط من السقالات ذات الأكواب.

ومع ذلك، قد لا يتوافق مخزون الإيجار دائمًا مع متطلبات المشروع المحددة. يمكن أن تكون أحجام المكونات والكميات والمعالجات السطحية والتوافر محدودة. إذا كان المشروع يحتاج إلى تخطيطات سقالات كوبلوك مخصصة، فقد يؤدي الإيجار إلى حدوث تأخيرات أو مشاكل في التوافق.

عندما يكون الشراء أفضل

غالبًا ما يكون شراء سقالات cuplock أفضل للمقاولين والموزعين وشركات البناء ذات المشاريع المتكررة. تمنح الملكية مزيدًا من التحكم في المخزون والجدولة والجودة واختيار المكونات. يمكن أيضًا صيانة سقالات الأكواب المشتراة وإعادة استخدامها عبر مواقع متعددة.

يعد الشراء مناسبًا أيضًا عندما تتطلب المشاريع معايير محددة أو دفاتر أو عوارض أو دعامات أو ألواح خشبية أو رافعات أساسية أو معالجات سطحية. يمكن تخطيط طلب سقالات cuplock كاملًا وفقًا للرسومات ومتطلبات التحميل واحتياجات التعبئة وجداول التسليم. للاستخدام على المدى الطويل، يمكن أن يوفر شراء سقالات كوبلوك تحكمًا أقوى في التكلفة مقارنة بالاستئجار المتكرر.

كيفية اختيار مورد سقالات Cuplock

جودة المنتج وتوافقه

يجب على المورد الموثوق به توفير سقالات ذات أبعاد أنبوبية متسقة، ومواضع أكواب دقيقة، ولحام قوي، ومعالجة سطحية مناسبة. يعد توافق المكونات أمرًا بالغ الأهمية لأن سقالات cuplock تعتمد على اتصالات دقيقة بين المعايير ودفاتر الأستاذ والأقواس والعوارض. يمكن أن تؤثر الأجزاء غير المتطابقة على سرعة التجميع والموثوقية الهيكلية.

يجب أن يشتمل نظام السقالات الكامل على أكثر من مجرد معايير ودفاتر. قد يحتاج المشترون أيضًا إلى الأقواس، والعوارض الوسيطة، والألواح الفولاذية، والرافعات الأساسية، والسلالم، والأقواس الجانبية، وحواجز الحماية، وألواح أصابع القدم. يقلل الإمداد الكامل من خطر فقدان المكونات أثناء التثبيت.

التوثيق ومطابقة المشروع

التوثيق مهم للشراء والتفتيش. قد يطلب المشترون مواصفات المواد والرسومات وقوائم التعبئة وتقارير الفحص ودعم الاختبار وفقًا لمتطلبات المشروع. التوثيق الواضح يجعل من السهل فحص سقالات الكوبلوك قبل الشحن وبعد الوصول.

يجب أيضًا مناقشة مطابقة المشروع قبل الشراء. يجب أن يفهم المورد ارتفاع السقالة وحمل العمل والتطبيق ومعالجة السطح وجدول التسليم. قد تتسبب سقالات Cuplock التي تم اختيارها بسعر منخفض فقط في حدوث مشكلات إذا كان النظام لا يتطابق مع حالة الموقع الفعلية.

خاتمة

سقالات Cuplock عبارة عن نظام سقالات قوي ومعياري وفعال للوصول والدعم وأعمال الواجهة وأبراج السلالم وخلجان التحميل والتدعيم والجسور والصيانة الصناعية. تتيح طريقة قفل الكأس والشفرة الخاصة بها ربط المعايير والدفاتر والأقواس والعوارض بسرعة أثناء تشكيل هيكل مؤقت جامد. عندما يتم تصميم سقالات الكوبلوك، وتجميعها، وتحميلها، وفحصها بشكل صحيح، فإنها يمكن أن تؤدي أداءً جيدًا في بيئات البناء الصعبة.

بالنسبة للمشترين الذين يبحثون عن سقالات كوبلوك للبناء أو البنية التحتية أو المشاريع الصناعية أو البحرية، يجب مراجعة الجودة والتوافق بعناية. تقوم شركة Nanjing Uni-Tech Metalwork Company Ltd. بتزويد أنظمة ومكونات سقالات الكوبلوك بخيارات مثل التشطيبات المجلفنة والمطلية والمطلية بالمسحوق. يمكن لمورد سقالات cuplock المناسب تحسين تخطيط المشروع وتنظيم الموقع وقيمة المعدات على المدى الطويل.

التعليمات

ما هي السقالات cuplock؟

سقالات Cuplock عبارة عن نظام سقالة معياري يستخدم مفاصل الكوب لربط المعايير والدفاتر والأقواس والأجزاء الأخرى. تم تصميم النظام للتجميع السريع والوصول أو الدعم المؤقت المستقر. يتم استخدام سقالات كوبلوك في البناء، وأعمال الواجهات، والتدعيم، وأبراج السلالم، وخلجان التحميل، والصيانة الصناعية.

ما هي الأجزاء الرئيسية للسقالات cuplock؟

تشمل أجزاء سقالات الكوبلوك الرئيسية المعايير، والدفاتر، والأقواس القطرية، والعوارض المتوسطة، والألواح الفولاذية، والرافعات الأساسية، والأقواس الجانبية، والسلالم، والدرابزين، وألواح أصابع القدم. تحمل المعايير الأحمال الرأسية، بينما تقوم الدفاتر والأقواس بإنشاء الإطار. تشكل العوارض والألواح منصة العمل.

هل سقالات الكوبلوك أفضل من السقالات التقليدية؟

غالبًا ما تكون سقالات Cuplock أسرع في التجميع من السقالات التقليدية ذات الأنابيب والمقرنات. يستخدم مفاصل كأس ثابتة وعدد أقل من التركيبات السائبة. قد تظل السقالات التقليدية مفيدة للهياكل غير المنتظمة، ولكن سقالات الكوبلوك فعالة للتخطيطات المتكررة وأنظمة الوصول المعيارية.
