تصفح الكمية:88 الكاتب:محرر الموقع نشر الوقت: 2026-04-27 المنشأ:محرر الموقع
عادةً ما يعني حساب سقالات Cuplock تقدير كمية المعايير، والدفاتر، والعوارض، والألواح، والأقواس، والرافعات الأساسية، والملحقات المطلوبة للمشروع. وهو في الأساس حساب كمية المواد، وليس حساب الحمل الهيكلي. يجب أن يعتمد التقدير المناسب للسقالات ذات الأكواب على طول السقالة والارتفاع وعرض المنصة وترتيب الخليج ومستويات العمل وظروف الموقع، حتى يتمكن المشترون من تقليل النقص والإفراط في الطلب ومشكلات الشحن وتأخير التثبيت قبل الشراء.
● تقديرات حساب السقالات Cuplock المعايير، والدفاتر، والعوارض، والألواح، والأقواس، والرافعات، والملحقات.
● تختلف كمية مواد السقالات كوبلوك عن حساب حمولة السقالات كوبلوك.
● تشمل الأبعاد الرئيسية طول السقالة، والارتفاع، وطول الخليج، وعرض المنصة، ومستويات العمل.
● تتضمن أبعاد المنتج الرسمية معايير 48.3 مم، وخيارات الأنابيب 3.2 مم / 4.0 مم، وألواح فولاذية مقاس 225 مم × 38 مم.
● يجب فحص مشاريع السقالات المعقدة من خلال الرسومات قبل الطلب النهائي.

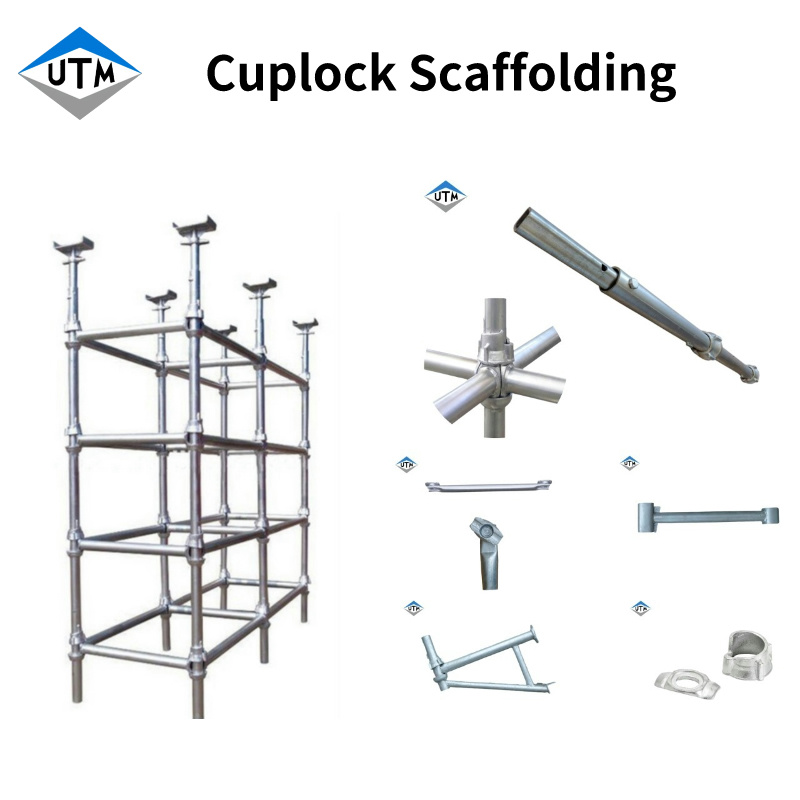

المعايير هي الأعضاء الرأسية لسقالات الكوبلوك وتحمل الأحمال إلى القاعدة. على الموقع الإلكتروني للشركة، يتم عرض معايير السقالات ذات الكوبلوك بقطر 48.3 مم وخيارات سمك أنبوب النظام المتاحة 3.2 مم و4.0 مم. الأطوال القياسية المدرجة على الموقع تشمل 500 مم، 1000 مم، 1500 مم، 2000 مم، 2500 مم، و3000 مم، لذلك يجب حساب عدد المعايير وفقًا للمواضع الرأسية ووحدات الارتفاع.
دفاتر الأستاذ هي الأعضاء الأفقية التي تربط المعايير وتشكل خلجان السقالات. في سقالات الكوبلوك، تحدد الدفاتر اتجاه طول السقالة وتحافظ على توافق المعايير. تعتمد كمية دفتر الأستاذ على عدد الخلجان، وعدد مستويات دفتر الأستاذ، وما إذا كانت السقالة تحتوي على صف واحد أو صفين.
تدعم العوارض منصة العمل وتربط اتجاه عرض حجرة السقالات ذات الكوبلوك. يتم إدراج عوارض أوميغا كأجزاء من نظام السقالات ذات الكوبلوك وتستخدم لدعم ألواح السقالات وألواح المشي. في الحساب، يجب حساب العوارض وفقًا لكمية الخليج ومستويات العمل ومتطلبات دعم المنصة.
تشكل الألواح الفولاذية سطح المشي لسقالات الكوبلوك. يدرج موقع الشركة أبعاد الألواح الفولاذية المجلفنة بعرض 225 مم وارتفاع 38 مم، وأطوال 1 م، 2 م، 3 م، و4 م. يتم استخدام الرافعات الأساسية لتسوية سقالات الكوبلوك على أرض غير مستوية، وتشمل أطوال الرافعات الأساسية المدرجة 300 مم، 400 مم، و600 مم.
عنصر سقالات Cuplock | البعد/التفاصيل المستندة إلى موقع الويب | دور الحساب |
قياسي / عمودي | 48.3 ملم، أطوال 500-3000 ملم | مواقف الدعم العمودي |
خيار أنبوب النظام | 3.2 ملم / 4.0 ملم | القوة ومواصفات المشروع |
لوح فولاذي | 225 مم × 38 مم | عرض المنصة وسطح العمل |
طول اللوح الفولاذي | 1 م، 2 م، 3 م، 4 م | تغطية الخليج وتصميم سطح السفينة |
جاك الأساسي | 300 ملم، 400 ملم، 600 ملم | التسوية وتعديل القاعدة |
الكوب العلوي/شفرة ليدجر | Q235، HDG / مسحوق المغلفة | التوصيل وقطع الغيار |
العامل الأول في حساب السقالات cuplock هو الحجم الكلي لمنطقة العمل. يحدد طول السقالة عدد الخلجان، ويحدد ارتفاع السقالة عدد المستويات الرأسية، ويؤثر عرض السقالة على العوارض والألواح الخشبية. إذا كان طول الهيكل غير قابل للقسمة على طول الخليج المحدد، فيجب تقريب الحساب إلى الخليج الكامل التالي.
يجب تخطيط الارتفاع وفقًا للأطوال القياسية المتوفرة وترتيبات الرفع. على سبيل المثال، يمكن استخدام الوحدة الرأسية 2000 مم عندما يتم تخطيط ارتفاع السقالة بمستويات 2.0 متر. لا يزال يتعين فحص سقالات الكوبلوك مقابل رسومات الموقع الفعلية لأن الحواجز والزوايا وانتكاسات الواجهة ومستويات الأرض يمكن أن تغير الكمية النهائية.
يؤثر طول الخليج بشكل مباشر على عدد المعايير والدفاتر والعوارض والألواح الخشبية. قد يؤدي الخليج الأطول إلى تقليل عدد المواضع القياسية ولكنه قد يتطلب دعمًا أقوى للألواح الخشبية وفحصًا دقيقًا للحمل. يمكن للخليج الأقصر أن يزيد من كمية مكونات السقالات ذات الأكواب ولكنه قد يحسن صلابة المنصة ومرونة التخطيط.
تعمل مستويات العمل أيضًا على تغيير قائمة المواد. إذا كانت السقالات ذات الكوبلوك تحتوي على منصة عمل واحدة فقط، فستكون هناك حاجة إلى عدد أقل من الألواح الخشبية والعوارض. إذا كانت عدة مستويات منصة نشطة في نفس الوقت، فيجب تضمين المزيد من الألواح الخشبية والعوارض والدرابزين وألواح الأصابع ومكونات الوصول.
لا ينبغي تجاهل الأقواس في حساب السقالات cuplock. قد تبدو السقالة مكتملة بالمعايير والدفاتر، ولكن بدون التدعيم المناسب يمكن أن تفقد الاستقرار الجانبي. تتطلب السقالات الطويلة وأبراج السلالم وخلجان التحميل وهياكل الدعم تخطيطًا دقيقًا للتدعيم.
تؤثر مكونات الوصول أيضًا على الكمية. قد تكون السلالم وحواجز الحماية وألواح الأصابع والأقواس الجانبية والرافعات الأساسية مطلوبة وفقًا لظروف المشروع. تعد مكونات السلامة هذه جزءًا من نظام السقالات ذات الأكواب ويجب إدراجها في قائمة المشتريات من البداية.
ابدأ بقياس طول السقالة المطلوبة وارتفاع العمل وعرض المنصة. يجب أن يتبع القياس الهيكل الفعلي لأن ظروف الموقع قد تشمل زوايا أو فتحات أو منحدرات أو قيود على الوصول. قد يؤدي تقدير السقالات ذات الأكواب بناءً على أبعاد غير دقيقة إلى فقدان أجزاء أو مخزون غير مستخدم.
اكتب الطول الإجمالي بالأمتار وتأكد من ارتفاع العمل المطلوب. إذا كان يجب أن تغطي السقالة عدة ارتفاعات، فيجب حساب كل ارتفاع على حدة. بالنسبة للسقالات ذات الأكواب المستخدمة بالقرب من الجسور أو المنشآت الصناعية أو الواجهات غير المنتظمة، فإن المناطق المنفصلة تجعل قائمة المواد أكثر دقة.
حدد طول الخليج وفقًا لطول اللوح الخشبي وتخطيط السقالة المتوفر. نظرًا لأن موقع الويب يدرج أطوال الألواح الفولاذية 1M، و2M، و3M، و4M، فيمكن استخدام خليج 3M كمثال بسيط عندما يسمح الموقع بذلك. يمكن تخطيط ارتفاع الرفع باستخدام الأطوال القياسية المتاحة مثل 2000 مم، اعتمادًا على تكوين السقالة.
صيغة الخليج الأساسية بسيطة: عدد الخلجان يساوي إجمالي طول السقالة مقسومًا على طول الخليج المحدد، مقربًا إلى رقم صحيح. في حساب سقالات cuplock، يعد التقريب للأسفل غير آمن لأنه يقلل من الاحتياجات المادية. يمكن حساب عدد الرفع عن طريق قسمة ارتفاع العمل على ارتفاع الرفع المحدد.
بالنسبة لسقالة الواجهة ذات الصف المزدوج، عادةً ما يتم حساب المواضع القياسية عن طريق عدد الخلجان زائد واحد، مضروبًا في صفين. إذا كانت السقالة تحتوي على 10 فتحات، فهناك 11 خطًا قياسيًا على طول الطول و22 موضعًا قياسيًا لصفين. يعتمد عدد معايير السقالات ذات الكوبلوك على عدد المستويات الرأسية.
الصيغة المبسطة هي: المعايير = المواضع القياسية × المستويات الرأسية. إذا كان ارتفاع العمل 10 أمتار والوحدة الرأسية المحددة 2000 مم، فهناك 5 مستويات رأسية. قد تتغير الكمية النهائية عند الحاجة إلى معايير أقصر مثل 500 مم، 1000 مم، أو 1500 مم لضبط الارتفاع.
يتم حساب دفاتر الأستاذ من خلال عدد الخلجان وعدد المستويات وصفوف السقالة. بالنسبة للسقالة ذات الصف المزدوج، غالبًا ما يتم حساب الدفاتر الطولية على كل من الصفوف الداخلية والخارجية. الصيغة المبسطة هي: دفاتر الأستاذ = الخلجان × مستويات دفتر الأستاذ × وجهين.
قد تكون هناك حاجة إلى دفاتر إضافية لحواجز الحماية أو مستويات العمل الخاصة. قد تحتاج سقالات Cuplock المستخدمة في الواجهات الشاهقة أو منصات الصيانة إلى أعضاء أفقية إضافية لحماية الحواف. يجب أن يتطابق عدد دفتر الأستاذ النهائي مع كل من تخطيط السقالة وتصميم السلامة.
عادة ما يتم حساب العوارض حسب الخليج ومستوى العمل. إذا كانت كل حجرة تتطلب رافدة رئيسية واحدة لكل مستوى عمل، فإن الصيغة هي: العوارض = الخلجان × مستويات العمل. إذا كانت هناك حاجة إلى عوارض إضافية لدعم الألواح الخشبية، فيجب زيادة العدد.
يتم حساب الألواح وفقًا لعدد الخلجان وعرض المنصة وترتيب الألواح الخشبية. نظرًا لأن اللوح الفولاذي للسقالات ذات الأكواب المدرج يبلغ عرضه 225 مم، فإن المنصة التي تتطلب عرضًا يبلغ حوالي 675 مم قد تستخدم ثلاثة ألواح لكل خليج. الصيغة المبسطة هي: الألواح = الخلجان × الألواح لكل خليج × مستويات العمل.
يجب أن تتطابق الرافعات الأساسية عادةً مع عدد المواضع القياسية السفلية. إذا كان هناك 26 موضعًا قياسيًا سفليًا، فيجب أن يتضمن التقدير الأولي 26 مقبسًا أساسيًا. يعتمد الاختيار النهائي بين الرافعات الأساسية مقاس 300 مم و400 مم و600 مم على متطلبات الضبط الأرضي الفعلية.
يجب حساب الدعامات بناءً على طول السقالة وارتفاعها وتعرضها للرياح وتصميم الموقع. قد يتم إجراء تقدير مبسط لوضع الأقواس على فترات منتظمة، ولكن يجب أن يتبع التقويم النهائي متطلبات المشروع. إضافة 5% إلى 10% من الكمية الاحتياطية لمكونات سقالات الكوبلوك لتغطية خسائر الموقع والأضرار والاستبدال والتعديل.
توضح قائمة المواد عدد مكونات السقالات المطلوبة، ولكنها لا تثبت أن السقالة يمكنها حمل الحمولة المقصودة. تعتمد سعة الحمولة على ارتفاع السقالة، والتدعيم، والروابط، وتحميل المنصة، وظروف الأرض، وقوة المكونات. تحتاج سقالات Cuplock المستخدمة لدعم منصات التحميل أو التحميل إلى التحقق الهيكلي المنفصل.
يقوم بعض المشترين بحساب المعايير والدفاتر والألواح فقط. قد يتجاهل هذا النهج قوى التصميم المؤثرة على هيكل السقالات ذات الأكواب. يجب التعامل مع كمية المواد والسلامة الهندسية على أنهما مهمتان مرتبطتان ولكنهما مختلفتان.
غالبًا ما تسبب المكونات الصغيرة تأخيرات في الموقع. قد لا تبدو الرافعات الأساسية، والأكواب العلوية، وشفرات الدفتر، والدرابزين، وألواح الأصابع، والسلالم، والدبابيس، وقطع الغيار كبيرة، ولكنها تؤثر على التجميع والسلامة. يجب أن تتضمن قائمة مواد السقالات ذات الأكواب الأجزاء الهيكلية وملحقات السلامة.
تعتبر قطع الغيار مهمة أيضًا للاستخدام على المدى الطويل. يشتمل موقع الويب على ملحقات الكوب العلوي وشفرة دفتر الأستاذ، مما يشير إلى أنه يمكن شراء أجزاء التوصيل بشكل منفصل. يمكن أن يؤدي تضمين قطع التوصيل الاحتياطية في طلب السقالات ذات الأكواب إلى تقليل وقت التوقف عن العمل أثناء التثبيت أو الصيانة.
لا ينبغي حساب سقالات Cuplock فقط من الطول والارتفاع. تؤثر قدرة تحمل الأرض، والتعرض للرياح، والآلات القريبة، وحركة المرور، وعمليات الرفع، وطرق الوصول، على التخطيط النهائي. قد تظل السقالة التي تناسب الرسم بحاجة إلى التعديل عند فحص ظروف الموقع.
تعتبر الرافعات الأساسية ذات أهمية خاصة على الأرض غير المستوية. يدرج موقع الويب أطوال مقابس القاعدة 300 مم، و400 مم، و600 مم، ولكن الحجم المحدد يجب أن يتطابق مع احتياجات التسوية الفعلية. التعديل المفرط دون الدعم المناسب يمكن أن يقلل من استقرار سقالات الكوبلوك.
يتم عرض منتجات سقالات Cuplock على الموقع الإلكتروني بمعايير مثل BS1139 للعديد من المكونات المدرجة. قد تتطلب مواصفات المشروع أيضًا رموز السقالات المحلية وإجراءات التفتيش والوثائق. يجب على المشترين تأكيد المعيار المطلوب قبل الانتهاء من كمية مواد السقالات والمعالجة السطحية.
يجب أن يتم الفحص قبل وأثناء وبعد التجميع. يجب إزالة المكونات التي تحتوي على الانحناء أو الشقوق أو التآكل أو الأكواب التالفة أو الشفرات البالية أو اللحام السيئ من الاستخدام. تعمل سقالات Cuplock بشكل صحيح فقط عندما يتم التحكم في المكونات والتخطيط وجودة التثبيت معًا.
يمكن تقدير واجهة مستقيمة بسيطة باستخدام الصيغ الأساسية، لكن المشاريع الكبيرة أو غير المنتظمة تحتاج إلى حسابات أكثر تفصيلاً. غالبًا ما تتطلب الجسور والمنشآت الصناعية والهياكل المنحنية وأبراج السلالم والمباني متعددة المستويات مناطق مقسمة وبدءًا للمواد القائمة على الرسم. في هذه الحالات، يجب فحص كمية السقالات ذات الأكواب من خلال الرسومات التخطيطية قبل الشراء.
غالبًا ما تتطلب المناطق غير المنتظمة معايير إضافية وقطاعات رأسية أقصر وأقواسًا جانبية ومكونات وصول خاصة. يمكن أن تؤدي الزوايا والنكسات أيضًا إلى زيادة كميات دفتر الأستاذ والرافعة. يقلل تقدير سقالات cuplock المستندة إلى الرسم من خطر فقدان المكونات المهمة.
تتطلب طلبات السقالات ذات الأكواب الكبيرة قوائم مواد دقيقة لأن جداول التعبئة وتحميل الحاويات والتسليم تعتمد على كمية المكونات. يمكن أن تؤدي التقديرات غير الصحيحة إلى زيادة تكلفة الشحن أو تأخير العمل في الموقع. يجب على مشتري التصدير أيضًا التأكد من درجة المواد والمعالجة السطحية والمتطلبات القياسية وتوافق المنتج قبل تقديم الطلب.
بالنسبة للمشتريات، يجب أن تفصل قائمة المواد بين المعايير، والدفاتر، والعوارض، والألواح، والأقواس، والرافعات، والملحقات. يجب أيضًا ذكر خيارات المعالجة السطحية مثل المجلفن بالغمس الساخن أو المطلي بالمسحوق أو المطلي أو المطلي بالزنك بوضوح. قائمة سقالات cuplock كاملة تجعل عرض الأسعار والتعبئة والتفتيش واستلام الموقع أكثر تنظيماً.
يبدأ حساب سقالات Cuplock بقياس الهيكل، وتحديد حجم الخليج، ومعايير العد، وإضافة دفاتر الأستاذ، وحساب العوارض والألواح الخشبية، ثم تضمين الأقواس، والرافعات الأساسية، والملحقات، والكمية الاحتياطية. يجب أن يستخدم الحساب أبعاد المشروع الفعلية ومواصفات المنتج المتاحة، مثل معايير السقالات ذات الكوبلوك مقاس 48.3 مم، وخيارات الأنابيب مقاس 3.2 مم / 4.0 مم، والألواح الفولاذية مقاس 225 مم × 38 مم، والرافعات الأساسية مقاس 300 مم / 400 مم / 600 مم. لا ينبغي أبدًا أن يحل تقدير كمية المواد محل التحقق من سعة الحمولة.
بالنسبة للمشاريع التي تتضمن الواجهات أو الجسور أو المساندة أو منصات التحميل أو الصيانة الصناعية، غالبًا ما يكون حساب سقالات الأقفال المستندة إلى الرسم أكثر موثوقية من التقدير التقريبي. توفر شركة Nanjing Uni-Tech Metalwork Company Ltd. أنظمة السقالات والمعايير والألواح والرافعات الأساسية والعوارض والملحقات ذات الصلة بمختلف المواد وخيارات معالجة الأسطح. يمكن للمشترين إعداد طول السقالة والارتفاع والعرض ومستويات العمل والتشطيب المطلوب قبل طلب قائمة مواد السقالات ذات الأكواب.
يتم حساب سقالات Cuplock عن طريق قياس طول السقالة والارتفاع والعرض وطول الخليج ومستويات العمل. ثم يتم حساب المعايير والدفاتر والعوارض والألواح والرافعات الأساسية والأقواس والملحقات وفقًا للتخطيط. يجب تعديل الكمية النهائية وفقًا لظروف الموقع، والتدعيم، والوصول، وأجزاء السلامة، والمخزون الاحتياطي.
قم أولاً بحساب عدد المواضع القياسية. بالنسبة للسقالة ذات الصف المزدوج، عادةً ما تساوي المواضع القياسية عدد الخلجان بالإضافة إلى واحد، مضروبًا في صفين. ثم قم بضرب المواضع بعدد المستويات الرأسية لتقدير معايير سقالات الكوبلوك.
يعتمد عدد الألواح على عدد الخلجان وعرض المنصة وعرض اللوح الخشبي ومستويات العمل. يدرج موقع الشركة على الويب ألواح السقالات ذات الكوبلوك بعرض 225 مم وارتفاع 38 مم، بأطوال 1M، 2M، 3M، و4M. إذا كانت المنصة تستخدم ثلاثة ألواح لكل خليج ولديها ثلاثة مستويات عمل، فإن الألواح تساوي الخلجان مضروبة في ثلاثة ثم مضروبة في مستويات العمل.
