حساب حمل نظام السقالات Cuplock: دليل شامل للسلامة والامتثال

سقالات Cuplock عبارة عن هيكل سقالات معياري عالي القوة، يستخدم على نطاق واسع في مشاريع البناء والتجديد والصيانة لتجميعه السريع وتعدد استخداماته ومتانته. لكن السلامة والسلامة الهيكلية للجسر تعتمد على حساب الحمل الدقيق، وهو خطوة مهمة في منع الحمولة الزائدة والفشل الهيكلي والحوادث المحتملة. هذا الدليل هو مقدمة لأساسيات حساب حمل السقالات cuplock. ويغطي الأنواع الرئيسية للأحمال، والحسابات خطوة بخطوة، والعوامل المؤثرة على حساب الأحمال، وكيفية الالتزام بمعايير السلامة الدولية.

مقدمة لأحمال السقالات Cuplock

قبل أن نبدأ الحسابات، من المهم أن نفهم المبدأ الأساسي: يجب أن يكون نظام السقالات ذات الكوبلوك قادرًا على دعم ثلاثة أنواع أساسية من الأحمال بأمان. يتم نقل هذه الأحمال إلى المعايير الرأسية (القوائم)، والحواف الأفقية، والعوارض والدعامات، حيث تم تصميم كل منها لتحمل حدود إجهاد محددة. وفقًا لقواعد OSHA وANSI وCSA، يجب أن تستند جميع الحسابات إلى عامل أمان أدنى يبلغ 4:1 (يجب أن تكون سعة التحميل النهائية للنظام 4 أضعاف الحد الأقصى للحمل المصمم على الأقل).

1. الأحمال الميتة (الأحمال الدائمة)

الأحمال الميتة هي الأوزان الثابتة والدائمة لهيكل السقالة نفسه وأي ملحقات دائمة. هذه الأحمال معروفة ويجب أخذها في الاعتبار في كل عملية حسابية. النقاط الرئيسية هي:

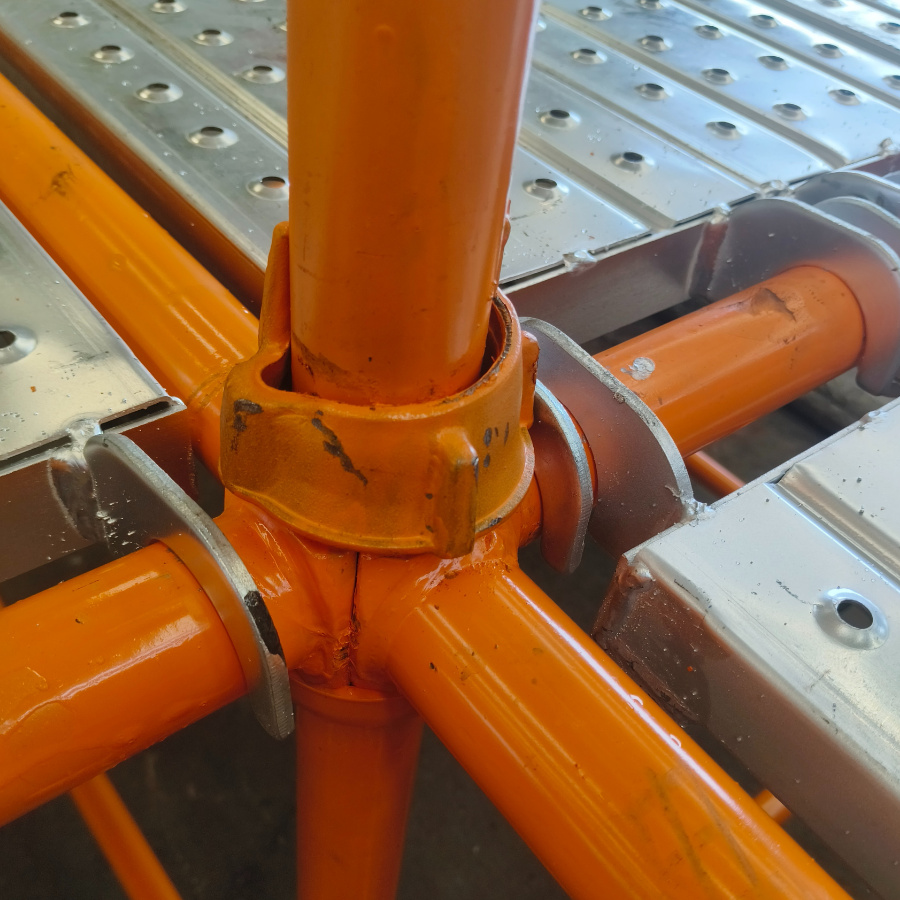

• المعايير الرأسية (قوائم الأكواب): عادة ما تكون مصنوعة من الفولاذ المجلفن بقطر خارجي 48.3 ملم وسمك جدار 3.0-4.0 ملم، ويزن من 3.53 كجم (طول 0.5 م) إلى 17.34 كجم (طول 3.0 م).

• ترتبط المعايير بواسطة دفاتر أفقية وعوارض. أعضاء الصلب مزورة. تقوم دفاتر الأستاذ بتوزيع الأحمال بشكل موحد في جميع أنحاء النظام. وهذا يعطي حمل عمل آمنًا يبلغ 3.67 كيلو نيوتن بعامل أمان 3: 1 لدفتر الأستاذ بطول 1.5 متر مع سعة تحميل نهائية تبلغ 11 كيلو نيوتن.

• سطح المنصة: خشب رقائقي أو ألواح فولاذية (مثل خشب البتولا الرقائقي الفنلندي مقاس 18 مم) بوزن ذاتي طبيعي يبلغ 0.50 كيلو نيوتن/م2.

• الملحقات: رافعات قاعدة، دعامات قابلة للتعديل، مفاصل كأس، دعامات. يبلغ وزن كل مفصل كوب (بما في ذلك الوتد) حوالي 0.015 كيلو نيوتن. تتمتع كل قاعدة ودعم قابلين للتعديل بقدرة ضغط لا تقل عن 100 كيلو نيوتن.

2. الأحمال الحية (الأحمال المتغيرة)

الأحمال الحية هي أحمال مؤقتة يتم تطبيقها على السقالة أثناء التشغيل وتختلف باختلاف مرحلة المشروع وما يتم تنفيذه. هذه هي الأحمال الأكثر ديناميكية وأهمية التي يجب حسابها، والتي بدورها تحدد بشكل متكرر السعة القصوى للنظام. تشمل الأحمال الحية النموذجية ما يلي:

• وزن العامل: يُفترض عادةً أنه 1.0 كيلو نيوتن/عامل (بما في ذلك المعدات المحمولة).

• مواد البناء: المواد الموضوعة على المنصة (مثل الخرسانة والطوب والأدوات). وتتراوح الأحمال النموذجية من 1.50 كيلو نيوتن/م2 إلى 2.0 كيلو نيوتن/م2 حسب نوع المشروع.

• المعدات الآلات المؤقتة (أي خلاطات الخرسانة الصغيرة والأدوات الكهربائية) الموضوعة على السقالة، والتي يجب اعتبارها أحمالًا نقطية أو أحمالًا متفرقة.

3. الأحمال البيئية (الأحمال الخارجية)

يتم تجاهل الضغوط البيئية في بعض الأحيان، ولكن يمكن أن يكون لها تأثير كبير على استقرار السقالة، خاصة في المشاريع الخارجية أو الشاهقة. القضايا الرئيسية التي يجب مراعاتها هي:

• حمل الرياح: يتم حسابه بناءً على سرعة الرياح وارتفاع السقالة والتعرض لها (على سبيل المثال، المناظر الطبيعية المفتوحة مقابل مناطق المدينة). على سبيل المثال، سقالة على ارتفاع 54.6 مترًا في منطقة يبلغ ضغط الرياح الأساسي فيها 0.45 كيلو نيوتن/م² ستتلقى حمولة رياح تبلغ حوالي 0.98 كيلو نيوتن/م².

• المطر أو الثلج: الوزن الإضافي للمياه أو الثلوج المتراكمة - 0.10-0.20 كيلو نيوتن/م2 من مياه الأمطار، أو أحمال الثلوج، والتي تختلف باختلاف المنطقة.

خطوة بخطوة حساب حمل السقالات Cuplock

الهدف من حساب الحمل هو تحديد الحمل الإجمالي لكل معيار رأسي (المكون الأساسي الحامل للحمل) والتأكد من أنه لا يتجاوز حمل العمل الآمن للمعيار. فيما يلي عملية عملية خطوة بخطوة مع مثال واقعي.

الخطوة 1: تحديد تكوين السقالة

ابدأ بتوثيق الأبعاد الرئيسية للسقالة، حيث أنها تؤثر بشكل مباشر على توزيع الأحمال. التكوين المشترك هو:

• التباعد القياسي الرأسي: 1.8 م (طولي) × 1.3 م (عرضي) [شبكة مشتركة للأعمال الزائفة للبلاطات].

• ارتفاع الخطوة (المسافة بين الدفاتر الأفقية): 1.8 م.

• سطح المنصة: خشب رقائقي 18 مم، يغطي مساحة الشبكة بأكملها.

الخطوة 2: حساب الحمولة الميتة لكل معيار

أولاً، حدد المساحة التي يدعمها كل معيار رأسي: 1.8 م (طولي) × 1.3 م (عرضي) = 2.34 م². ثم قم بحساب إجمالي الحمولة الميتة لهذه المنطقة:

• سطح المنصة: 0.50 كيلو نيوتن/م² × 2.34 م² = 1.17 كيلو نيوتن.

• الدفاتر / العوارض الأفقية: افترض 0.117 كيلو نيوتن لكل خطوة (لدفاتر بطول 1.5 متر)، بإجمالي 0.117 كيلو نيوتن لكل خطوة واحدة.

• المعيار الرأسي: الوزن القياسي 1.8 م هو 11.05 كجم، وقد تم تحويله إلى 0.108 كيلو نيوتن (11.05 كجم × 9.8 م/ث² ÷ 1000).

• الملحقات: 2 عقدة لكل خطوة × 0.015 كيلو نيوتن/عقدة = 0.03 كيلو نيوتن.

• إجمالي الحمولة الميتة (DL) = 1.17 + 0.117 + 0.108 + 0.03 = 1.425 كيلو نيوتن.

الخطوة 3: حساب الحمل المباشر لكل معيار

افترض أن الحمل الحي للبناء يبلغ 1.50 كيلو نيوتن/م² (شائع في أعمال البلاطات) وبحد أقصى عاملين (إجمالي 2.0 كيلو نيوتن) على مساحة 2.34 مترًا مربعًا:

• الحمل الحي الموزع: 1.50 كيلو نيوتن/م² × 2.34 م² = 3.51 كيلو نيوتن.

• حمل العامل: 2.0 كيلو نيوتن.

• إجمالي الحمل المباشر (LL) = 3.51 + 2.0 = 5.51 كيلو نيوتن.

الخطوة 4: حساب الحمل البيئي (حمل الرياح)

بالنسبة لارتفاع سقالة 10 أمتار، ضغط الرياح الأساسي (w₀) = 0.45 كيلو نيوتن/م²، معامل ارتفاع ضغط الرياح (μ_z) = 1.0، ومعامل شكل حمل الرياح (μ_s) = 1.3:

• القيمة القياسية لحمل الرياح (w_k) = w₀ × μ_z × μ_s = 0.45 × 1.0 × 1.3 = 0.585 كيلو نيوتن/م².

• حمل الرياح على معيار واحد: 0.585 كيلو نيوتن/م² × 1.8 م (ارتفاع الخطوة) × 1.3 م (تباعد عرضي) = 1.36 كيلو نيوتن.

• إجمالي الحمل البيئي (EL) = 1.36 كيلو نيوتن.

الخطوة 5: فحص الحمولة والسلامة الكاملة

إجمالي الحمولة لكل معيار = DL + LL + EL = 1.425 + 5.51 + 1.36 = 8.295 كيلو نيوتن.

بعد ذلك، تحقق من هذا الحمل مقابل حمل العمل الآمن للمعيار. يتميز معيار الكوبلوك الذي يبلغ طوله 1.8 مترًا بقدرة تحميل نهائية تبلغ 153.47 كيلو نيوتن، مع عامل أمان 3:1، مما يؤدي إلى حمل عمل آمن يبلغ 51.16 كيلو نيوتن. بما أن 8.295 كيلو نيوتن <51.16 كيلو نيوتن، فإن السقالة آمنة للاستخدام المقصود.

العوامل الرئيسية المؤثرة على سعة التحميل

هناك عدة عوامل يمكن أن تقلل أو تعزز قدرة تحمل السقالات ذات الأكواب، ويجب أخذها في الاعتبار أثناء العمليات الحسابية:

1. جودة المكونات: يضمن الفولاذ عالي الجودة (مثل الفولاذ S355) والجلفنة بالغمس الساخن قدرة تحميل أعلى. على سبيل المثال، يمكن للأكواب ذات القاع الثابت المصنوعة من ألواح فولاذية مقاس 5 مم توزيع أحمال دفتر الأستاذ بشكل أفضل.

2. ارتفاع السقالة: تتطلب السقالات الأطول دعامات إضافية (كل خليتين في كلا الاتجاهين) للحفاظ على الاستقرار. يمكن للمعيار الذي يحتوي على مسافة 1.5 متر من دفتر الأستاذ والتدعيم المناسب أن يتحمل بأمان 35 كيلو نيوتن لكل معيار.

3. الظروف الأساسية: تتمتع الرافعات الأساسية القابلة للتعديل بقدرات تحميل متفاوتة بناءً على الارتفاع - عند ارتفاع 1100 ملم، تتمتع الرافعة الأساسية بحمل آمن يبلغ 57.67 كيلو نيوتن، بينما عند 400 ملم، تزيد إلى 35.33 كيلو نيوتن.

4. سلامة المفاصل: يجب أن تكون مفاصل الأكواب مغلقة بشكل صحيح لضمان نقل الحمولة. يجب أن تكون قدرة الشد للكوب العلوي 30 كيلو نيوتن على الأقل، وقدرة القص للكوب السفلي 60 كيلو نيوتن على الأقل.

الامتثال لمعايير السلامة العالمية

إن حساب الحمل الدقيق ليس مجرد ممارسة من أفضل الممارسات، بل هو مطلب قانوني. تشمل المعايير الرئيسية التي تحكم حسابات حمل السقالات cuplock ما يلي:

• إدارة السلامة والصحة المهنية (الولايات المتحدة): تفرض عامل أمان بنسبة 4:1 وتتطلب موظفين مدربين للإشراف على حسابات التركيب والحمل.

• EN 12811 (أوروبا): يحدد متطلبات التصميم والاختبار وقدرة التحميل لمكونات السقالات، بما في ذلك عامل الأمان 3:1 لمعظم المكونات.

• JGJ/T 231-2021 (الصين): توفر صيغًا تفصيلية لحساب الحمل وأنظمة التحميل لسقالات الكوبلوك، بما في ذلك تعديلات حمل الرياح وفحوصات الاستقرار.

الأخطاء الشائعة التي يجب تجنبها

حتى الأخطاء الصغيرة في حساب الحمل يمكن أن تؤدي إلى فشل فادح. تجنب هذه المزالق الشائعة:

• التقليل من الأحمال الحية: الفشل في مراعاة تخزين المواد في أوقات الذروة أو تعدد العمال على نفس المنصة.

• تجاهل الأحمال البيئية: يعد حمل الرياح أمرًا بالغ الأهمية بالنسبة للسقالات الخارجية، حيث يمكن أن يؤدي تجاهله إلى عدم الاستقرار في الرياح العاتية.

• التغاضي عن تآكل المكونات: تؤدي المعايير أو الدفاتر أو الأكواب التالفة أو المتآكلة إلى تقليل سعة التحميل بشكل كبير.

• التباعد غير الصحيح: يؤدي توسيع التباعد القياسي أو تباعد دفتر الأستاذ إلى ما هو أبعد من الحدود الموصى بها (على سبيل المثال، تجاوز 1.8 م × 1.3 م) إلى تقليل كفاءة توزيع الأحمال.

يعد حساب الأحمال للسقالات ذات الأكواب جانبًا مهمًا لسلامة البناء مما يضمن أن النظام قادر على تأمين جميع الأحمال المتوقعة بأمان ويتوافق أيضًا مع المعايير الدولية. يعد حساب الأحمال للسقالات ذات الأكواب جانبًا مهمًا لسلامة البناء مما يضمن أن النظام قادر على تأمين جميع الأحمال المتوقعة بأمان ويتوافق أيضًا مع المعايير الدولية. من خلال معرفة الأنواع الثلاثة الرئيسية للأحمال، بالإضافة إلى عملية حسابية منهجية والعوامل الرئيسية التي تؤثر على الأحمال، يمكن تجنب الأحمال الزائدة ويمكن حماية العمال والمعدات والمشروع نفسه. من خلال معرفة الأنواع الثلاثة الرئيسية للأحمال، بالإضافة إلى عملية حسابية منهجية والعوامل الرئيسية التي تؤثر على الأحمال، يمكن تجنب الأحمال الزائدة ويمكن حماية العمال والمعدات والمشروع نفسه. اعمل دائمًا مع مهندس إنشائي مؤهل عند العمل مع السقالات المعقدة أو الشاهقة، وأصر دائمًا على مكونات الجودة وعوامل السلامة.

بغض النظر عما إذا كنت مدير إنشاءات، أو مشرفًا على الموقع، أو متخصصًا في السلامة، فإن فهم كيفية حساب أحمال سقالات الأكواب أمر ضروري لتسليم المشاريع بأمان وكفاءة وبما يتوافق مع معايير الصناعة. بغض النظر عما إذا كنت مدير إنشاءات، أو مشرفًا على الموقع، أو متخصصًا في السلامة، فإن فهم كيفية حساب أحمال سقالات الأكواب أمر ضروري لتسليم المشاريع بأمان وكفاءة وبما يتوافق مع معايير الصناعة.
