المكونات الرئيسية لنظام سقالة cuplock

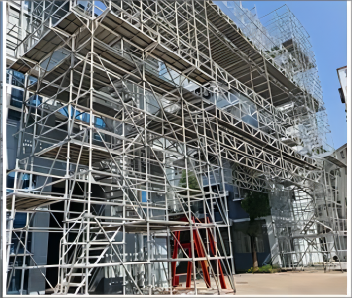

سقالات Cuplock هي نظام سقالة معياري يستخدم على نطاق واسع في البناء بسبب كفاءته وقوته وسهولة التجميع. آلية قفل الكأس والكأس الفريدة تلغي الحاجة إلى المكسرات والمسامير ، مما يتيح التثبيت السريع. فيما يلي المكونات الرئيسية التي تشكل هذا النظام متعدد الاستخدامات:

1. المعايير الرأسية (المستويات)

المعايير الرأسية هي مكونات الحمل الأولية لسقالات cuplock. يتم وضع هذه الأنابيب الفولاذية رأسياً وتتميز بالمعرض مسبقًا 'أكواب ' على فترات ثابتة (عادةً كل 500-1000 ملم). تعمل الكؤوس كنقاط اتصال للدفاتر الأفقية والأقواس القطرية. تأتي المعايير بأطوال متفاوتة لاستيعاب ارتفاعات سقالة مختلفة.

2. دفاتر الأستاذ الأفقي

الدفايات هي أنابيب أفقية تربط المعايير الرأسية لتشكيل إطار السقالة. تم تزويد كل نهاية دفتر الأستاذ مع 'شفرة ' مزورة في الكؤوس على المعايير. يتم تأمين الاتصال عن طريق تدوير شفرة دفتر الأستاذ في الموضع المقفل للكأس ، مما يضمن وجود مفصل جامد.

3. الأقواس القطرية (transoms)

توفر الأقواس القطرية الاستقرار الجانبي لهيكل السقالة. يتم إرفاق هذه الأنابيب قطريًا بين المعايير الرأسية باستخدام نفس نظام الكوب والشفرة. تمنع الأقواس التي تتمايل وتوزيع الأحمال بالتساوي ، مما يعزز السلامة في الظروف ذات الرياح العالية أو تحت الأحمال الثقيلة.

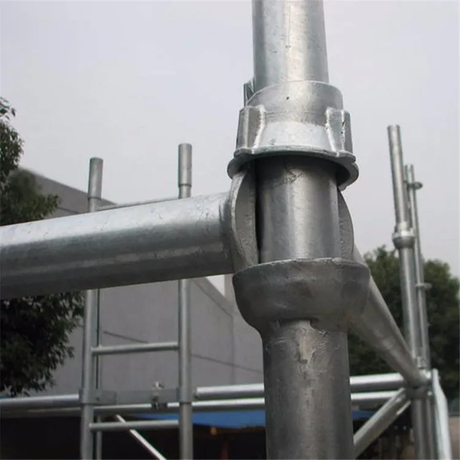

4. عقدة Cuplock (مفصل الكوب والشفرة)

عقدة Cuplock الحاصلة على براءة اختراع هي ميزة تحديد النظام. وهو يتألف من كوب فولاذي ملحوم بالمعايير الرأسية وشفرة ملحومة إلى نهايات دفتر الأستاذ أو الدعامة. عندما يتم إدخال النصل في الكأس وتناوب ، فإنها تغلق بشكل آمن دون السحابات الإضافية. يضمن هذا التصميم التجميع السريع والتفكيك مع الحفاظ على النزاهة الهيكلية.

5. اللوحات الأساسية والرافعات القابلة للتعديل

الألواح الأساسية عبارة عن ألواح معدنية مربعة موضوعة في أسفل المعايير الرأسية لتوزيع الوزن ومنع الغرق في أرض ناعمة. غالبًا ما يتم دمج الرافعات القابلة للتعديل (الرافعات المسمار) في لوحات أساسية لتسوية السقالات على الأسطح غير المستوية وارتفاع النقطة.

6. اللوحات العلوية (رأس U)

اللوحات العلوية ، أو رؤوس U ، عبارة عن مكونات قابلة للتعديل مثبتة على المعايير العمودية العلوية. أنها توفر منصة مستقرة لدعم ألواح السقالات أو الصياغة. يسمح تصميمهم على شكل حرف U بوضع اللوحات ومواءمة اللوحات السهلة.

7. لوحات السقالات (الطوابق)

لوحات السقالات تشكل منصة العمل. مصنوعة من الخشب أو المعدن ، يتم وضعها أفقيا عبر دفتر الأستاذ. غالبًا ما تتم إضافة ألواح إصبعات الأمان لمنع السقوط من الأدوات أو المواد.

8 .

يتم تثبيت الدرابزين على طول الحواف المفتوحة من السقالة لمنع السقوط. وهي تتألف من القضبان العلوية ، والقطار المتوسطة ، وألواح إصبع القدم ، والامتثال لمعايير السلامة المهنية.

9. السلالم والملحقات

تشمل أنظمة Cuplock سلالم متكاملة أو وحدات للسلالم للوصول الرأسي الآمن. يمكن استخدام الملحقات الإضافية مثل المقرنات والمشابك وقضبان التعادل لتوصيل السقالة بالهياكل الموجودة لتحسين الاستقرار.

مزايا سقالات cuplock

• سرعة التجميع : نظام الكأس والشفرة يقلل من وقت العمل.

• سعة الحمل العالية : مناسبة للتطبيقات الشاقة.

• التنوع : قابلة للتكيف مع الهياكل المعقدة مثل الجسور أو الأسطح المنحنية.

• السلامة : الاتصالات الصلبة تقلل من مخاطر الحركة.

تصميم Cuplock Scaffolding المعياري والمكونات القوية يجعلها خيارًا مفضلاً لمشاريع البناء الحديثة. من خلال فهم أجزائها الأساسية - قيادة الدفرة ، والأقواس ، وعقدة القفل المبتكرة - يمكن للعاملين تجميع أنظمة سقالات آمنة وفعالة مصممة لمتطلبات الموقع المتنوعة. يضمن التثبيت المناسب والالتزام بإرشادات السلامة الأداء الأمثل وحماية العمال.
