ما هو مقرن شعاع السقالات؟

في عالم أنظمة السقالات المعقدة التي تتحدى الجاذبية ، فإن عدد قليل من المكونات أمر بالغ الأهمية-أو يتم تجاهله-مثل مقرنة شعاع السقالات . هذا التركيب المتواضع والحيوي بمثابة نقطة اتصال لا غنى عنها بين أنابيب السقالات المؤقتة والعناصر الهيكلية الدائمة مثل عوارض الصلب أو العوارض أو الحواف الخرسانية. وبدون ذلك ، فإن إقامة سقالات آمنة ومستقرة على الجسور أو المواقع الصناعية أو المباني الشاهقة سيكون مستحيلًا تقريبًا.

الوظيفة الأساسية: سد الهياكل المؤقتة والدائمة

مقرنة الشعاع عبارة عن مشبك شاقته تم تصميمه على وجه التحديد إلى:

1. إرفاق أنابيب السقالات بشكل آمن (عادةً 48.3 مم) إلى الحزم الهيكلية.

2. نقل الأحمال (العمال ، المعدات ، المواد) بأمان في إطار المبنى.

3. تمكين تحديد المواقع متعددة الاستخدامات ، والسماح للأنابيب بالاتصال بزوايا مختلفة (على سبيل المثال ، عمودي ، قطري).

كيف تعمل: ميكانيكا السلامة

• تصميم المشبك : فكي الصلب المزور يمسكان شفة الشعاع باستخدام مسامير عالية الشد.

• مبدأ الاحتكاك : تولد البراغي المطبقة عزم الدوران احتكاكًا هائلاً ، ومنع الانزلاق.

• ميزة التوأم القاسية : تستخدم العديد من المقرنات نقاط اتصال مزدوجة (على سبيل المثال ، مقرنات العارضة) لتعزيز الاستقرار على I-beams.

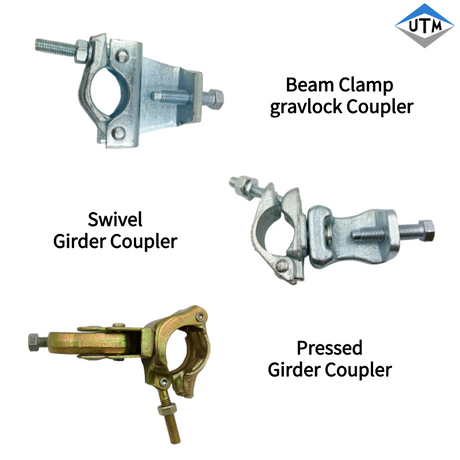

الأنواع والتطبيقات

لماذا المواد والمعايير مهمة

• المواد : مصنوعة من الصلب المنسق (الصف S355 أو أعلى) لتحمل الأحمال الشديدة والتآكل.

• الامتثال : يجب أن تلبي EN 74-1 (EU) / BS 1139 (المملكة المتحدة) / OSHA 1926.452 (الولايات المتحدة) .

• حدود التحميل : حمل عمل آمن نموذجي (SWL): 20-30 كيلو نيوتن (~ 2-3 طن) لكل مقرنة.

السلامة: الممارسات غير القابلة للتفاوض

• التحكم في عزم الدوران : يجب تشديد البراغي إلى عزم الدوران المحدد (على سبيل المثال ، 100 نانومتر) باستخدام مفاتيح المعايرة.

• سلامة الشعاع : لا تعلق أبدًا على العناصر المتآكلة أو التالفة أو غير الهيكلية.

• التفتيش : تحقق من وجود الشقوق أو التشوه أو التآكل قبل كل استخدام.

تطبيقات العالم الحقيقي

تمكين مقرنات الشعاع:

• صيانة الجسر : ترسيخ السقالات إلى العوارض فوق الطرق أو الأنهار.

• الوصول الصناعي : إنشاء منصات حول أعمدة الصلب في المصافي.

• عمل الواجهة : تعليق السقالات من عوارض على السطح على ناطحات السحاب.

يعد مقرنة شعاع السقالات أكثر من مجرد مشبك بسيط - إنه الواجهة الحرجة التي تضمن أن القوى تتدفق بأمان من الهياكل المؤقتة إلى تلك الدائمة. يعد اختياره الصحيح والتركيب والتفتيش أساسيًا لمنع الانهيار السقالات الكارثية. كما تؤكد معايير السلامة العالمية: التطل على هذا المكون ليس خيارًا.
